Вальцовка

Ручные вальцовки (развальцовщик) могут быть использованы для развальцовки медных, алюминиевых, латунных и тонких стальных труб. Грамотно и правильно выбрать инструмент для вальцовки труб достаточно сложно, так как для этого надо учитывать конструкцию, материал и размер труб, а также глубину развальцовки. Вальцовка может быть для дюймовой или метрической трубы, универсальной, с эксцентриком или с неподвижным конусом, с ключом трещоткой или с дополнительным набором сменных труборасширительных насадок, которые могут быть установлены вместо конуса. Использование различных типов вальцовок дает в итоге разную поверхность развальцованного края, но всегда поверхность конуса должна быть «зеркальной».

Поверхность отбортованного края должна быть ровной и гладкой, без заусенцев и царапин, это создаст максимальную площадь прилегания развальцованного участка трубы к штуцеру. Чем чище будет поверхность конуса, тем плотнее будет прилегать труба к штуцеру, что снизит вероятность появления утечки.

Правильно развальцованная трубка без усилий входит в гайку и ее расширенный край располагается на дне гайки. Если при развальцовке было приложено слишком большое усилие или высота под развальцовку выбрана неверно, то, возможно, что трубка треснет или отбортованный край будет очень тонким и большим, и, как следствие, не влезет в гайку.

Для сравнения качества обработки развальцованного края были выбраны несколько популярных моделей вальцовок. Для тестирования в качестве образца была взята мягкая медная отожженная труба марки «Frigotec» (Австрия) диаметром 1/2«, край которой предварительно был зачищен (сняты заусенцы и фаски).

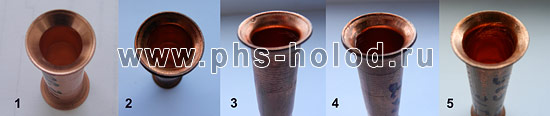

Как видно на фото, приведенных ниже, все вальцовки дали разный результат.

Вальцовка

Образец № 1 — состояние поверхности практически идеальное, можно сравнить по качеству с заводским исполнением. Поверхность конуса гладкая, без видимых царапин и вмятин. Ширина разбортованного края по всему периметру одинаковая. Угол завала 45º. Кромка чистая, аккуратная, без бороздок, заусенцев и замятин. Толщина образовавшегося конуса по всей ширине одинаковая, металл равномерно распределен. Развальцованная часть широкая, имеет правильную геометрическую форму, оси симметрии не смещены.

Для получения образца использовалась вальцовка FTE-800 фирмы ITE.

Образец № 2 — состояние поверхности очень хорошее, немного уступает предыдущему образцу. Поверхность конуса гладкая, с еле заметной концентрической царапиной и несколькими продольными бороздками, без видимых вмятин. Ширина разбортованного края одинаковая. Угол завала около 45º. Кромка аккуратная, с незначительными шероховатостями. Металл равномерно распределен, толщина по всей ширине конуса одинаковая. Развальцованная часть широкая, имеет небольшое отклонение по осям симметрии.

Для получения образца использовалась вальцовка FT-500 фирмы ITE.

Образец № 3 — состояние поверхности удовлетворительное. Поверхность конуса неровная, несколько шероховатая ближе к кромке, есть несколько видимых вмятин. Из-за смешения осей ширина разбортованного края неодинаковая. Угол завала близок к 45º. Кромка чистая, но с явным наплывом, из-за этого образовалась концентрическая бороздка. Без заусенцев. Толщина одинаковая, но развальцованная часть не такая широкая как у предыдущих образцов.

Для получения образца использовалась вальцовка FST-275 фирмы ITE.

Образец № 4 — состояние поверхности удовлетворительное. Поверхность немного шероховатая, что особенно заметно у кромки. Из-за смещения осей ширина разбортованного края неодинаковая. Толщина то диаметру разная, а развальцованная часть чуть уже, чем у образца № 3. Угол завала близок к 45º. Кромка без заусенцев, с явным наплывам, из-за этого образовалась хорошо заметная концентрическая бороздка.

Для получения образца использовалась вальцовка 275-FS фирмы IMPERIAL.

Образец № 5 — состояние поверхности сносное. Поверхность немного шероховатая, есть концентрические царапины, несколько вмятин. Смещения осей значительно, ширина разбортованного края неодинаковая. Толщина по диаметру разная, развальцованная часть по ширине равна образцу № 4. Угол завала разный по диаметру, но близок к 45º. Кромка неровная, в заусенцах, с явным замятием металла.

Для получения образца использовалась вальцовка FT-525 фирмы ITE.

Вывод: несомненно, любая вальцовка может быть использована для развальцовки труб, но по итогам проверки можно однозначно сказать, что образец № 1 имеет самую качественную, ровную, «зеркальную» поверхность отбортованного края, а, следовательно, и вальцовка FTE-800 является неоспоримым лидером данного теста. Особенности конструкции данной вальцовки и применение ключа с трещеткой позволили показать отличный результат. Конечно, стоимость этой вальцовки выше на 25-30 % (если сравнивать вальцовки для труб одинакового набора диаметров), чем у других тестируемых, и многие откажутся от ее покупки. Но, как говорят, «скупой платит дважды», поэтому подумайте трижды, выбирая инструмент для развальцовки медной трубы. Заплатив за качественный инструмент сегодня, вы сэкономите силы, время и деньги завтра, а ваша репутация останется чистой, как отполированное зеркало. Экономия в стоимости 50-55 Евро, даже в случае появлении только одной утечки в установке с массой заправки хладагента около 10 кг, будет двукратно «перекрыта» убытком от потери фреона.

Вальцовка с эксцентриком FTE-800 "ITE" (Бельгия)

ВальцовкаВальцовка в чемодане, в комплекте с дюймовой струбциной под 1/8″, 3/16″, 1/4″, 5/16″, 3/8″, 7/16″, 1/2″, 5/8″, 3/4″, зажимом и адаптером 3/8"х5/16″.

Эксцентриково установленный развальцовывающий конус вращается до получения равномерной пластинчатой деформации трубы, обеспечивая равномерность стенок раструба, без наволакивания, при этом происходит автоматическая полировка.

— прецезионная вальцовка для разбортовки, с большим усилием, обеспечивает полу¬чение поверхностей правильной геометриче¬ской формы, с точным пространственным расположением осей и весьма низкой шероховатостью поверхности.
— эксцентриковый стальной твердый конус позволяет производить процесс вальцовки с углом 45° и калибровкой поверхности. Это позволяет проглаживать медь до зеркального состояния, при этом заметно меньше тратится сил на всю операцию.
Вальцовка— самоцентрирующаяся матрица с метрической или дюймовой разметкой обеспечивает высокую точность развальцовки
— большая винтовая ручка с адаптером 3/8"х5/16", позволяет вальцевать с минимальным усилием, особенно с применением ключа с трещоткой или дрели.
— специальная конструкция, позволяет вальцевать с затяжкой до предела, без опасений "пережать" и расплющить край. Когда коррекция развала завершена, подача винтового механизма прекращается автоматически.
— поставляется в пластиковом чемодане, где предусмотрено место под метрическую струбцину (6,8,10,12,14,16,18 мм), под труборез (TC-274), под ример (RIO-208), под храповый ключ (127-RW), под труборасширитель ступенчатый (SP-94 или SP-95) и трубогибы пружинные (1/4″, 3/8″, 1/2″, 5/8").

Вальцовка с неподвижным конусом FT-500 "ITE" (Бельгия)

ВальцовкаВальцовка для медных, алюминиевых, латунных труб. Благодаря особенностям подающего механизма позволяет получать очень чистую поверхность разбортованного края.

— закаленный хромированный конус позволяет вальцевать на 45º над плашкой и автоматически полирует поверхность раструба.
— равномерные поступательные движения конуса позволяют сохранить изначальную толщину трубы у основания раструба.
— подходит для работы в ограниченных пространствах, конструкция зажима позволяет вальцевать, даже если расстояние между гайкой и концом трубы небольшое
— держатель состоит из нескольких вкладышей — 3/16″, 1/4″, 5/16″, 3/8″, 1/2″, 5/8". Возможно использование модели под метрический держатель — 6,8,10,12,15,16мм.
— большая рукоятка, с лучшим рычажным механизмом и точная резьба на подающем винте требует меньших усилий при вальцевании.

К недостаткам этой модели можно отнести то, что в результате работы немного смещены оси симметрии развальцованного края.

Вальцовка с насадками для труборасширения

ВальцовкаВальцовки данной конструкции выпускают два производителя: модель FST-275 — "ITE" (Бельгия).

Модель 275-FS "IMPERIAL EASTMAN" (США). Поставляется в чемодане, где предусмотрено место под труборез.

Вальцовка с труборасширительными насадками, применяется для развальцовки и расширения медных труб перед пайкой стыков "труба в трубе". Движение конуса, неподвижно закрепленного на воротке, производится путем вращения рычага.

Вальцовка— подходит для работы в трудно доступных местах, т. к. имеет две короткие плашки.
— две плашки для 9 размеров — 1/8″, 3/16″, 1/4″, 5/16″, 3/8″, 7/16″, 1/2″, 5/8″, 3/4". Возможно использование метрических плашек — 4, 6, 8, 10, 12, 14, 15, 16, 18, 22 мм.
— труборасширительные насадки используются для тех же диаметров, что и плашка.
— легкая установка труборасширительных насадок и стальной самоцентрирующийся зажим обеспечивают долгий срок службы.
— поставляется в пластиковом чемодане.

К недостаткам этой модели можно отнести не слишком хорошую чистоту обработки развальцованного края из-за жестко закрепленного конуса.

Вальцовка универсальная

Вальцовки данной конструкции выпускают два производителя:
модель FT-525 — "ITE" (Бельгия).
модель 525-F — "IMPERIAL EASTMAN" (США).

ВальцовкаВальцовка универсальная отличается от других тем, что отверстие держателя может изменяться в зависимости от диаметра обрабатываемой трубы.

— короткая плашки с одним отверстием более компактная и более простая в эксплуатации, чем обычная плашка с несколькими отверстиями.
— можно вальцевать трубы как дюймовых, так и метрических стандартов: от 3/16″ до 5/8″ (5мм-16мм).
— большая рукоятка, с лучшим рычажным механизмом и точная резьба на подающем винте требует меньших усилий при вальцевании.
— закаленный хромированный конус позволяет вальцевать на 45º над плашкой и автоматически полирует поверхность раструба.

Основным недостатком этой модели является не слишком удовлетворительная чистота отработки развальцованного края из-за жестко закрепленного конуса и универсального держателя.
