Труборасширители

Труборасширитель используется для монтажа труб без использования фитингов, т. е. для расширения медных труб перед пайкой стыков "труба в трубе". Именно труборасширитель задает зазор между трубами и глубину раструба. ТруборасширительДля изготовления раструба нужно использовать те насадки, которые предназначены для данного диаметра трубы, тогда диаметр расширенной части получится чуть больше диаметра трубы. Обычно зазор между внутренним диаметром раструба и внешним диаметром вставляемой трубы составляет примерно 0,04-0,2 мм. Такой зазор обеспечивает равномерное распределение и затекание припоя по месту пайки.

Использование труборасширителя позволяет сократить расходы на фитинги, припой и уменьшить количество соединений, подлежащих пайке, а как следствие повышается надежность системы.

Подбирается труборасширитель под определенный диаметр трубы, но чаще всего этот инструмент имеет несколько головок и является универсальным. Труборасширительные насадки входят также в комплект некоторых моделей вальцовок. Например, 275-FS и FST-275.

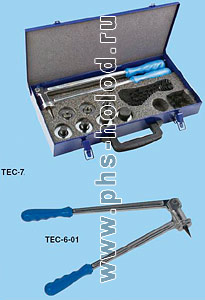

Труборасширитель с набором насадок

ТруборасширительМодель ТЕС-7 "ITE" (Бельгия). Поставляется в металлическом чемодане, где предусмотрено место под ример, труборез и головку Н-15/8″.

Надежный качественный инструмент для расширения мягкой медной трубы. Шестигранный шип и 6-ти лепестковая конструкция головок дают равномерное расширение трубы, и полученный раструб точно соответствует размеру, необходимому для последующей пайки. Механизм труборасширителя имеет свободный ход для удобства работы. Специальный рельефный профиль ручек не позволит инструменту выскользнуть из рук.

— длинное плечо рычага сокращает прикладываемое усилие на 40%, что позволяет за один прием расширить трубу диаметром до 15/8″;
— головки для труб 3/8″, 1/2″, 5/8″, 3/4″, 7/8″, 11/8″ и 13/8";
— мощный расширительный штырь и длинные головки обеспечивают качественное расширение трубы на всем участке и одинаковую полщину стенок расширенного участка;
— простота в работе не требует специального инструмента для снятия насадок;
— удобная рукоятка, не проскальзывает.

Труборасширитель ступенчатый пробивной

ТруборасширительМодель 193-S "IMPERIAL EASTMAN" (США). Набор для расширения отверстий под 1/4″, 3/8″, 1/2″, 5/8″ в виниловом футляре.
Модель SP-94 "ITE" (Бельгия) — ступенчатый на 3 диаметра (1/2″, 5/8″, 7/8").
Модель SP-95 "ITE" (Бельгия) — ступенчатый на 4 диаметра (1/4″, 5/16″, 3/8″, 1/2″, 5/8").

Ударный труборасширитель используется сейчас не так часто, требует аккуратности и значительных физических усилий, стоит дешево, а, бывает, выручает там, где другим не получается. Иногда входит в комплект вальцовки.
— универсальный, используется для нескольких диаметров.

— имеет невысокую стоимость.

К недостаткам следует отнести сложность при извлечении насадки из трубы после расширения.

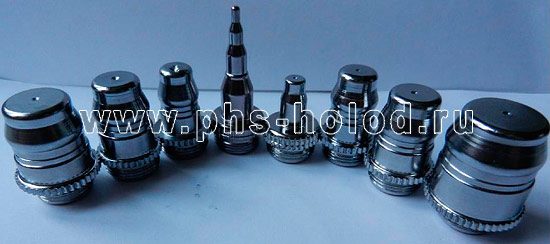

Труборасширительные насадки для вальцовок

Труборасширитель

В качестве труборасширителя используется вальцовка с установленной труборасширительной насадкой необходимого диаметра. Расширение трубы происходит под действием поступательного движения насадки, обеспечивающегося путем вращения рычага вальцовки. Труборасширительные насадки поставляются в комплекте с вальцовками (275-FS, FST-275), а также продаются отдельно.

Модель: насадки "ITE" (Бельгия) и "IMPERIAL EASTMAN" (США) для диаметров 1/8″, 3/16″, 1/4″, 5/16″, 3/8″, 7/16″, 1/2″, 5/8″, 3/4″.
