Холодильная автоматика Alco-Controls

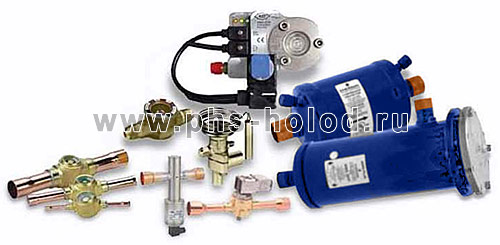

Компания «Alco-Controls», входящая ныне в состав американской корпорации Emerson, специализируется на выпуске коммерческой холодильной автоматики: терморегулирующих вентилей, соленоидных клапанов, регуляторов уровня масла, маслоотделителей, фильтров для хладагента, смотровых стекол со встроенным индикатором влагосодержания, регуляторов скорости вращения вентиляторов конденсатора.

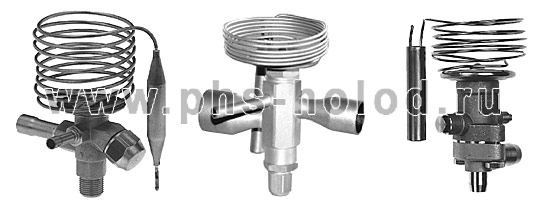

Терморегулирующие вентили Alco-Controls

Выпускаются несколько серий ТРВ, различающихся по производительности и типу внутренней конструкции.

— терморегулирующие вентили серии TI(E), TILE — имеют разборную конструкцию и возможность изменения производительности ТРВ посредством замены встроенной калиброванной дозирующей вставки (дюзы). Любой ТРВ TI(E) может быть с внутренним уравниванием (для испарителей без дистрибьютора жидкости) и с внешним уравниванием (для испарителей с дистрибьютором жидкости), с типом присоединения «под гайку» или «под пайку». В зависимости от заправки термобаллона могут работать на хладагентах R404A, R507, R134a, R407C, R22. Для хладагента высокого давления R410A выпускаются модели TILE (только «под пайку»). Путем замены дюзы (TIO-00X, TIO-000, TIO-001, TIO-002, TIO-003, TIO-004, TIO-005, TIO-006) производительность ТРВ может быть изменена от 500 Вт до 19 кВт, в зависимости от марки хладагента.

— терморегулирующие вентили серии TX6 — серия неразборных ТРВ производительностью от 13 до 80 кВт. Все вентили имеют внешнее уравнивание и, благодаря конструкции «сбалансированный порт» могут работать в диапазоне производительности от 25% до 100% от номинальной без появления пульсаций. Все вентили выпускаются «под пайку». В зависимости от заправки термобаллона могут работать на хладагентах R404A, R507, R134a, R407C, R410A, R22.

— терморегулирующие вентили серии T — серия разборных ТРВ производительностью от 1,5 до 300 кВт. Все вентили имеют внешнее уравнивание. Вентили TJRE, TERE, TIRE, THRE имеют «сбалансированный порт» и работают в диапазоне производительности от 25% до 100% от номинальной без появления пульсаций. Любой терморегулирующий вентиль серии Т состоит из трех основных элементов: силового элемента с термобаллоном, дюзы и фланца. Посредством замены модели дюзы можно изменять производительность вентиля. В зависимости от заправки термобаллона терморегулирующие вентили серии Т могут работать на хладагентах R404A, R507, R134a, R407C, R22. При переводе холодильной установки на другую марку хладагента достаточно произвести замену силового элемента с термобаллоном и проверить производительность дюзы.

— терморегулирующие вентили серии ZZ — серия разборных ТРВ, схожая конструктивно с серией Т, для сверхнизких температур кипения от −45 до −120 С. Обычно используются для работы на низкотемпературном хладагенте R-23 при температурах кипения от −60 до −80 С. Все вентили имеют внешнее уравнивание. Любой вентиль серии ZZ состоит из трех основных элементов: силового элемента с термобаллоном, дюзы и фланца. Посредством замены модели дюзы можно изменять производительность вентиля. В зависимости от заправки термобаллона терморегулирующие вентили серии ZZ могут работать на хладагентах R23, R404A, R507, R22.

Электронные расширительные вентили (ЭРВ)

«Alco» производит широкий модельный ряд электронных расширительных вентилей производительностью от 10 до 900 кВт. Вентили являются универсальными и могут работать со всеми хладагентами. Модели вентилей: EX-4, EX-5, EX-6, EX-7, EX-8. Холодильная установка, оборудованная электронным ТРВ Alco-Controls, предъявляет дополнительные требования к степени чистоты холодильного контура.

Соленоидные клапаны Alco-Controls

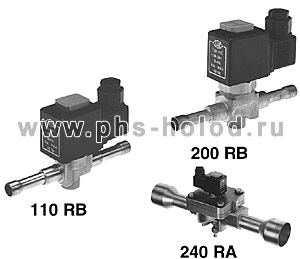

Все выпускаемые фирмой Alco-Controls соленоидные клапаны можно разделить на два типа: нормально закрытые и нормально открытые. К нормально закрытым соленоидным клапанам, наиболее часто используемым в холодильных установках, относятся клапаны серий 110RB, 200RB, 240RA с диаметрами патрубков от ¼ до 2 1/8″ и производительностью по жидкому хладагенту до 200 кВт. При отсутствии электропитания на катушке нормально закрытый соленоидный клапан закрыт. Нормально открытые соленоидные клапаны 540RA выпускаются с диаметром присоединительных патрубков от 5/8 до 2 1/8″ и имеют производительность по жидкому хладагенту до 200 кВт. При отсутствии электропитания на катушке нормально открытый соленоидный клапан открыт

Регуляторы уровня масла OM3-TRAXOIL

Электронные регуляторы уровня масла серии OM3-TRAXOIL получили широкое распространение в изделиях фирм-изготовителей многокомпрессорных станций (холодильных централей) по всему миру. Регулятор уровня масла OM3 поддерживает уровень масла в картере компрессора в области середины смотрового глазка и обладает защитной функцией отключения компрессора в случае, если, не смотря на открытый клапан подачи масла, его уровень в течение 20 секунд не превысит 25% уровня смотрового стекла картера компрессора. Серия регуляторов OM3-TRAXOIL имеет самый широкий модельный ряд переходников для крепления регуляторов в гнездо смотрового глазка компрессоров практически всех ведущих мировых производителей.

Основные модели регуляторов OM3:

— OM3-CUA — с резьбой для компрессоров Copeland D2...D6 и Bitzer 4VC...8FC.
— OM3-CBB — с резьбой для компрессоров Bitzer Octagon, Bock Pluscom.
— OM3-CCA — с резьбой для компрессоров Copeland Scroll ZF, ZB, ZS.
— OM3-CCB — с резьбой для компрессоров Copeland DK, DL.

Маслоотделители

Выпускаются маслоотделители двух серий

OSH — герметичные неразборные с диаметрами патрубков от ½ до 2 1/8″.OST (разборные с фланцем сверху), OSB (разборные с фланцем снизу). С диаметрами патрубков от ½ до 1 5/8″. Принцип действия маслоотделителей OSH, OST, OSB основан на осаждении капель масла в нижней части корпуса маслоотделителя под действием силы тяжести и за счет резкого снижения скорости потока паров хладагента.

Фильтры и фильтры-осушители для хладагента

Alco-Controls является одним из мировых лидеров по объему производства и номенклатуре выпускаемых фильтров для коммерческих холодильных установок, в которых в качестве соединительных трубопроводов используются медные трубы. По типу конструкции все фильтры Alco можно разделить на две группы: герметичные неразборные (для холодильных установок малой производительности) и разборные (для холодильных систем средней мощности).

Герметичные неразборные фильтры выпускаются нескольких серий:

— серии ADK — фильтры-осушители для жидкостных трубопроводов с диаметром присоединительных патрубков от ¼ до 7/8″, степенью фильтрации до 40 микрон. Производят фильтрацию циркулирующего в холодильном контуре хладагента, эффективно поглощают влагу и кислоту. Имеют твердый сердечник из спрессованного адсорбента.

— серии FDB — фильтры-осушители для жидкостных трубопроводов с диаметром присоединительных патрубков от ¼ до 7/8″, степенью фильтрации до 40 микрон. Производят фильтрацию циркулирующего в холодильном контуре хладагента, эффективно поглощают влагу и кислоту. Имеют насыпной сердечник из гранулированного адсорбента. Благодаря конструкции сердечника имеют более низкую стоимость, чем фильтры ADK.

— серии BFK — реверсивные фильтры-осушители для жидкостных трубопроводов тепловых насосов с диаметром присоединительных патрубков от ¼ до 1 1/8″, степенью фильтрации до 40 микрон. Производят фильтрацию циркулирующего в холодильном контуре хладагента, эффективно поглощают влагу и кислоту. Основная область применения фильтров BFK — системы кондиционирования воздуха, работающие в зимний период времени в режиме теплового насоса. Благодаря встроенной в фильтр системе обратных клапанов позволяют потоку двигаться в обоих направлениях, что исключает необходимость усложнения гидравлической схемы путем установки внешних обратных клапанов.

— серии ASF/ASD — фильтры ASF и фильтры-осушители ASD для установки на всасывающую линию холодильных машин с диаметром присоединительных патрубков от 3/8 до 1 5/8″, степенью фильтрации до 40 микрон. Устанавливаются на всасывающих трубопроводах для защиты внутренних деталей компрессора от загрязнений, мелких твердых частиц и влаги.

Разборные фильтры со сменными картриджами



— серия FDS — разборные фильтры для жидкостных линий и линий всасывания холодильных установок с диаметром патрубков 5/8, 7/8, 1 1/8″. Имеют быстросъемную крышку специальной конструкции, позволяющую производить замену картриджа фильтра за несколько минут. Для фильтров FDS применяются фильтрующие вставки S-24 (для жидкостных и всасывающих линий, поглощают влагу и кислоту), W-24 (используются при сгорании герметичного или полугерметичного компрессора), F-24 (фильтрующая вставка на всасывающую линию).

— серия ADKS-Plus — разборные фильтры для жидкостных линий с диаметром патрубков 5/8...2 1/8″. Для фильтров ADKS-Plus применяются фильтрующие вставки S-48 (для жидкостных и всасывающих линий, с увеличенной влагопоглощающей способностью), H-48, H100 (для жидкостных и всасывающих линий), W-48, W-100 (устанавливаются на всасывающую линию при сгорании встроенного электродвигателя компрессора), F-48 (фильтрующая вставка на всасывающую линию).

Смотровые стекла MIA и AMI.

Устанавливаются на жидкостных трубопроводах холодильных систем для контроля потока жидкости и контроля уровня влагосодержания внутри холодильного контура. Индикаторный чувствительный элемент изменяет цвет в зависимости от уровня содержания влаги в системе. Смотровые стекла MIA имеют полностью герметичную конструкцию и диаметры присоединительных патрубков от ¼ до 7/8″. Смотровые стекла AMI — разборные, и выпускаются с диаметрами патрубков от ½ до 1 3/8″.

Регуляторы скорости вращения вентиляторов конденсатора

Alco-Controls выпускает регуляторы скорости, изменяющие скорость вращения вентиляторов воздушного конденсатора путем изменения выходного напряжения в зависимости от величины давления на жидкостной линии холодильного контура. Выпускаются регуляторы скорости двух серий: FSX (для однофазных электродвигателей 220 В с максимальным током не более 4 А) и FSP (FSP150, FSP180 для однофазных электродвигателей 220 В с максимальным током не более 8 А и FSP340 для трехфазных электродвигателей 400 В с максимальным током не более 4 А). Регуляторы скорости вращения Alco-Controls поставляются с различными диапазонами регулирования давления в зависимости от типа используемого хладагента.
