Четырехходовые реверсивные клапаны "Ranco-Robertshaw" серии V

Область применения: четырехходовые клапаны "Ranco-Robertshaw" серии "V-" разработаны для использования в кондиционерах тепло-холод оконного, блочного типов и в сплит системах.

Основная функция — осуществлять переключение режимов «тепло - холод» путем реверсивного изменения схемы движения хладагента внутри холодильного контура.

По принципу действия это соленоидные клапаны пилотного типа с поршнем внутри, перемещаемым внутри корпуса клапана при подаче/снятии напряжения на электромагнитную катушку. Пары с нагнетания компрессора всегда подаются в патрубок HP клапана, а всасывание паров из испарителя происходит через один из двух боковых патрубков S в зависимости от подачи напряжения на соленоидную катушку. Теплообменники испарителя и конденсатора, таким образом, могут меняться местами, осуществляя нагрев или охлаждение помещения.

  • Продуктовая линейка четырехходовых клапанов серии "V-" включает шесть базовых моделей, закрывая тем самым широкий диапазон по производительности
  • Клапаны создают минимальный перепад давления в холодильном контуре при работе системы
  • Одобрены UL

Внимание! Клапаны серии "V-" поставляются без катушки соленоидного клапана.

Катушку необходимо заказывать отдельно.

Технические характеристики четырехходовых клапанов серии V

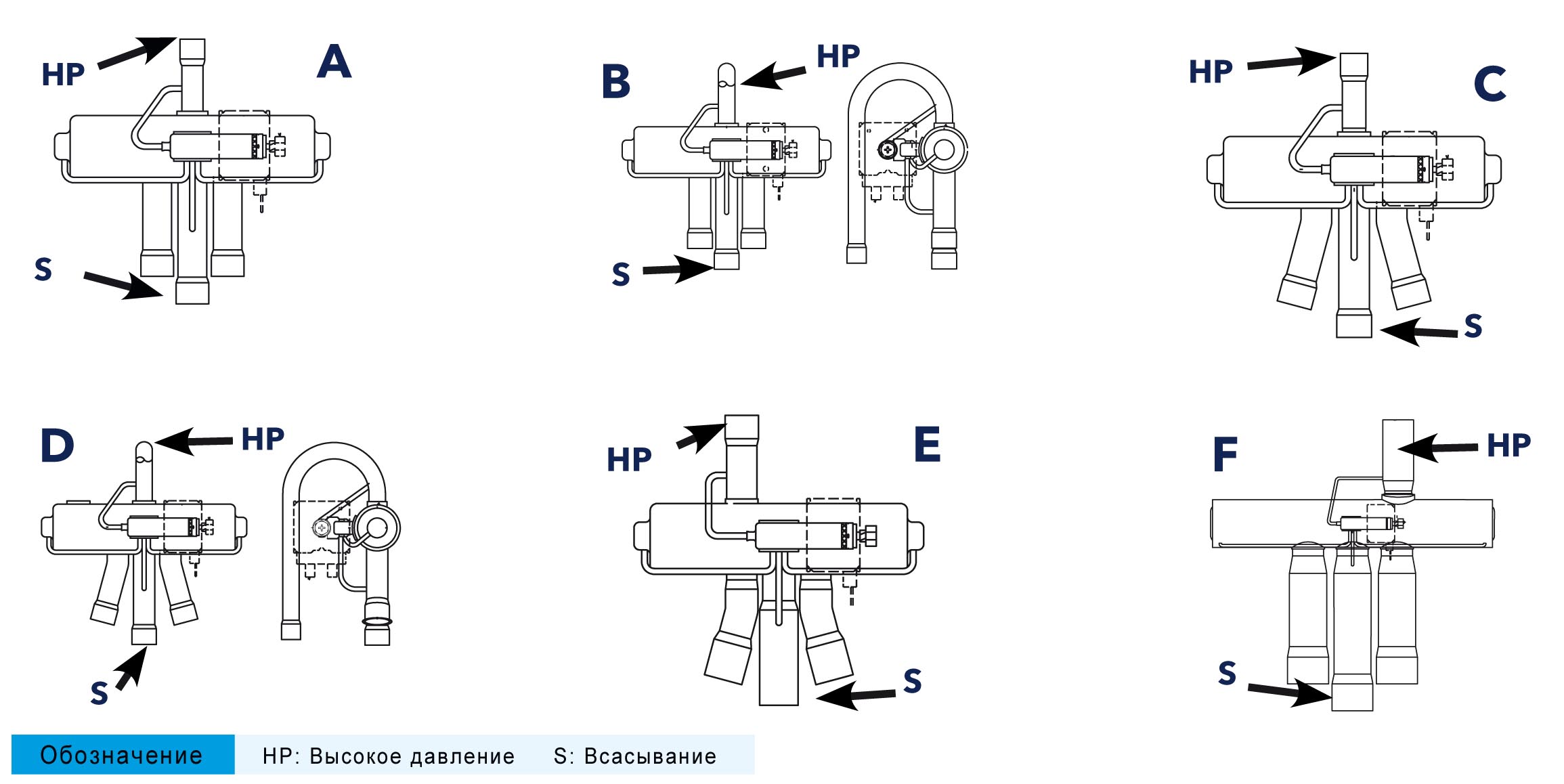

Модель Номинальная производительность  (кВт) Производительнось (кВт) Диаметр входа (дюйм) Диаметр выхода (дюйм) Чертеж
на R-22 на R-410A
V2-408060-170 3,52 2,64 ... 7,03 3,16 ...7,74 1/2 3/8 A
V2-408060-270 7,03 2,64 ... 7,03 3,16 ...7,74 1/2 3/8 B
V2-410060-470 7,03 3,52 ... 8,79 4,57 ... 8,79 5/8 3/8 D
V2-4100F0-370 7,03 3,52 ... 8,79 4,57 ... 8,79 5/8

3/8

наружный диаметр

C
V3-410080-770 10,55 3,52 ... 9,85 4,57 ... 10,90 5/8 1/2 E
V3-412080-870 10,55 3,52 ... 10,55 4,57 ... 12,31 3/4 1/2 E
V6-412080-170 21,10 3,52 ... 19,34 4,57 ... 23,56 3/4 1/2 A
V6-414080-170 21,10 3,52 ... 19,34 4,57 ... 23,56 7/8 1/2 A
V10-414080-170 35,17 10,55 ... 34,82 13,36 ... 41,85 7/8 1/2 A
V10-418140-170 35,17 10,55 ... 39,39 13,36 ... 47,48 1 1/8 7/8 A
V12-4220T0-270 42,20 21,10 ...49,23 22,15 ... 59,08 1 3/8

1 1/8

наружный диаметр

F



Технические характеристики соленоидных катушек серии LDK

  • Оболочка из эпоксидной смолы
  • Высокий ресурс работы катушки под напряжением
  • Влагостойкость
  • Провод с разъемом в комплекте
Модель Изображение Цветовой код Длина (дюйм) Ток Мощность
LDK-110000-070 Красный 48 24V AC

5 Ватт при 50 Гц,

4 Ватт при 60 Гц

LDK-310000-070 Черный 120V AC
LDK-410000-070 Зеленый 208/240V AC

Ваши вопросы технического и коммерческого характера по четырехходовым клапанам просим направлять Кислову Алексею — ak@phs-holod.ru
