Четырехходовые реверсивные вентили серии "DSF"

Четырехходовые вентили серии DSF применяются в системах кондиционирования и
в тепловых насосах для переключения потоков хладагента и организации обратимости холодильного цикла.

После переключения четырехходового вентиля ранее работавший в качестве конденсатора теплообменник начинает работать как испаритель, а теплообменник, выполнявший функцию испарителя, как конденсатор.

Таким образом, эксплуатируемая ранее в режиме охлаждения холодильная установка начинает работать на обогрев помещения (как тепловой насос), и наоборот, тепловой насос переключается в режим охлаждения (кондиционирования).

Как показывает опыт эксплуатации, надежность и долговечность работы установок с функцией переключения тепло/холод в значительной степени зависит от надежности четырехходового вентиля и алгоритма его работы.

Модельный ряд четырехходовых вентилей серии DSF охватывает диапазон холодопроизводительности от 4 до 210 кВт, что покрывает потребности практически всех холодильных систем, работающих с переключением режимов тепло/холод на всех распространенных хладагентах: R410A, R407C, R134a и др.

Компанией «ПХС» постоянно поддерживается
весь модельный ряд четырехходовых вентилей DSF

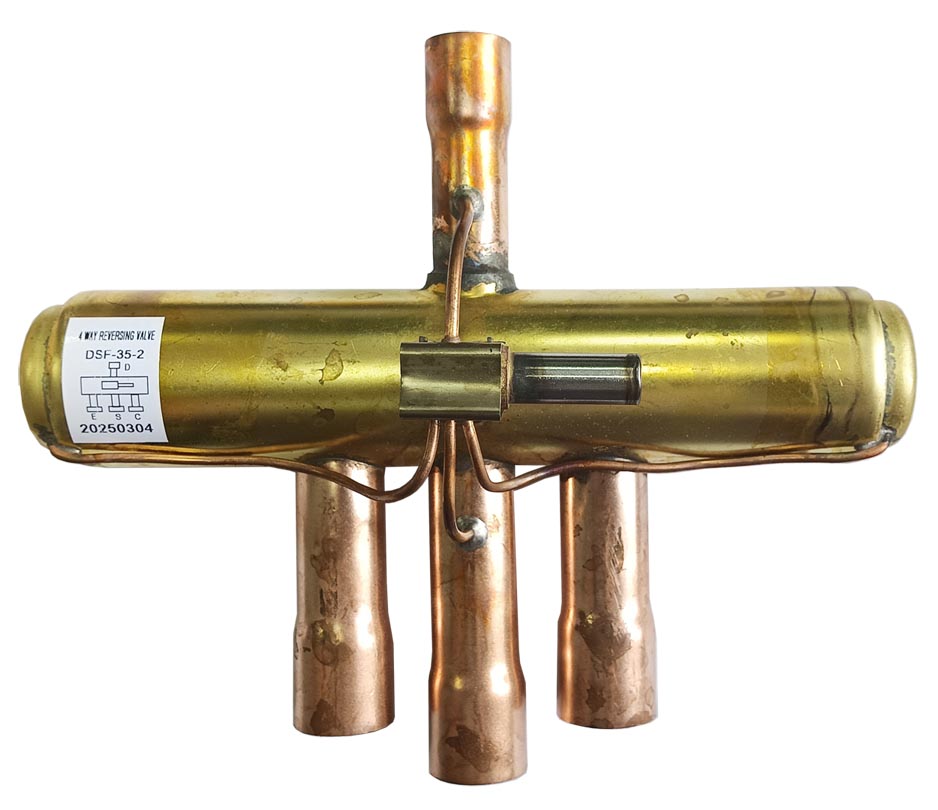

DSF-35-2

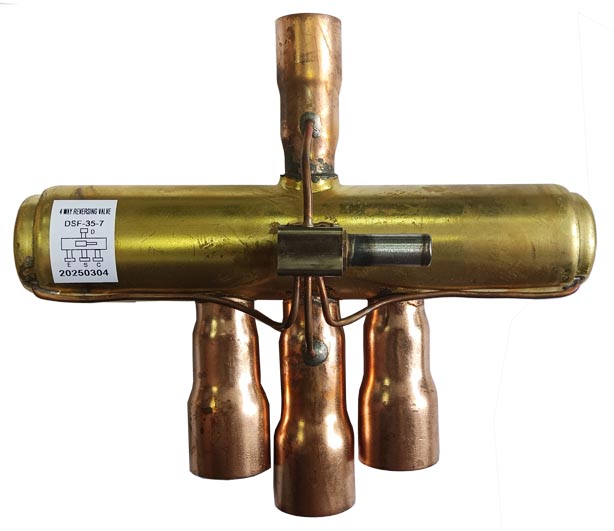

DSF-35-7

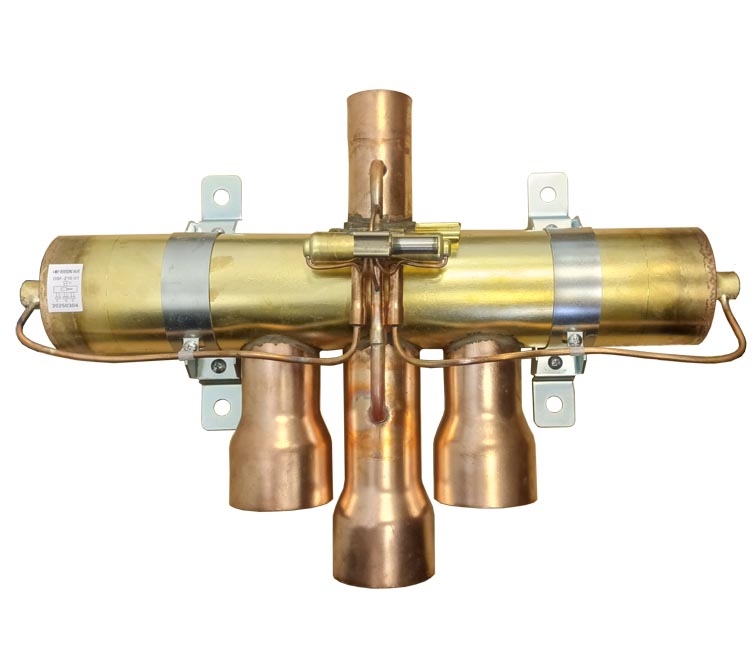

DSF-210-01

Общие характеристики четырехходовых вентилей DSF

  • Max. рабочее давление: R410A — 42 бара
  • Рабочий перепад давления: от 2,25 до 30 бар
  • Рекомендуемая частота переключения при эксплуатации: не чаще 1 раза за 6 минут
  • Допустимая температура хладагента: от -20 до +120°С
  • Диапазон температуры окружающей среды: от -20 до +50°С
  • Max. температура катушки соленоидного клапана: +130°С
  • Номинальный ресурс более 20 000 циклов.

Таблица технических характеристик четырехходовых вентилей DSF

Модель Номинальная производительность (кВт) Проходное сечение (мм) Диаметр патрубков (дюйм) Тип конфигурации вентиля
 нагнетание всасывание  от испарителя
DSF-4U 4 8 5/16 3/8 3/8 B
DSF-9U 9 11 3/8 1/2 1/2 B
DSF-9-10U 9 11 3/8 1/2 1/2 B
DSF-9-8U 9 11 3/8 5/8 5/8 D
DSF-11U 11 11,5 3/8 5/8 5/8 D
DSF-11 11 11,5 1/2 5/8 5/8 E
DSF-20 20 13 1/2 3/4 3/4 A
DSF-20U 20 13 1/2 3/4 3/4 B
DSF-35 35 20 3/4 7/8 7/8 A
DSF-35-2 35 20 3/4 7/8 7/8 A
DSF-34 35 20 7/8 1-1/8 1-1/8 A
DSF-35-7 35 20 7/8 1-1/8 1-1/8 A
DSF-45 45 25,6 1-1/8 1-3/8 1-3/8 A
DSF-50-3 50 25,6 1-1/8 1-3/8 1-3/8 A
DSF-105-1 105 35 1-1/4 1-1/2 1-1/2 A
DSF-105-2 105 35 1-3/8 1-5/8 1-5/8 A
DSF-140 140 35 1-1/2 1-3/4 1-3/4 A
DSF-175 175 35 1-1/2 2-1/8 2-1/8 A
DSF-210 210 35 1-5/8 2-1/8 2-1/8 A

Номинальная производительность указана для R22 при Tконд. = +40°С, Tкип. = +5°С, температуре всасываемого газа +15°С и
перепаде давления на вентиле до 0,35 бар

Конфигурация вентилей

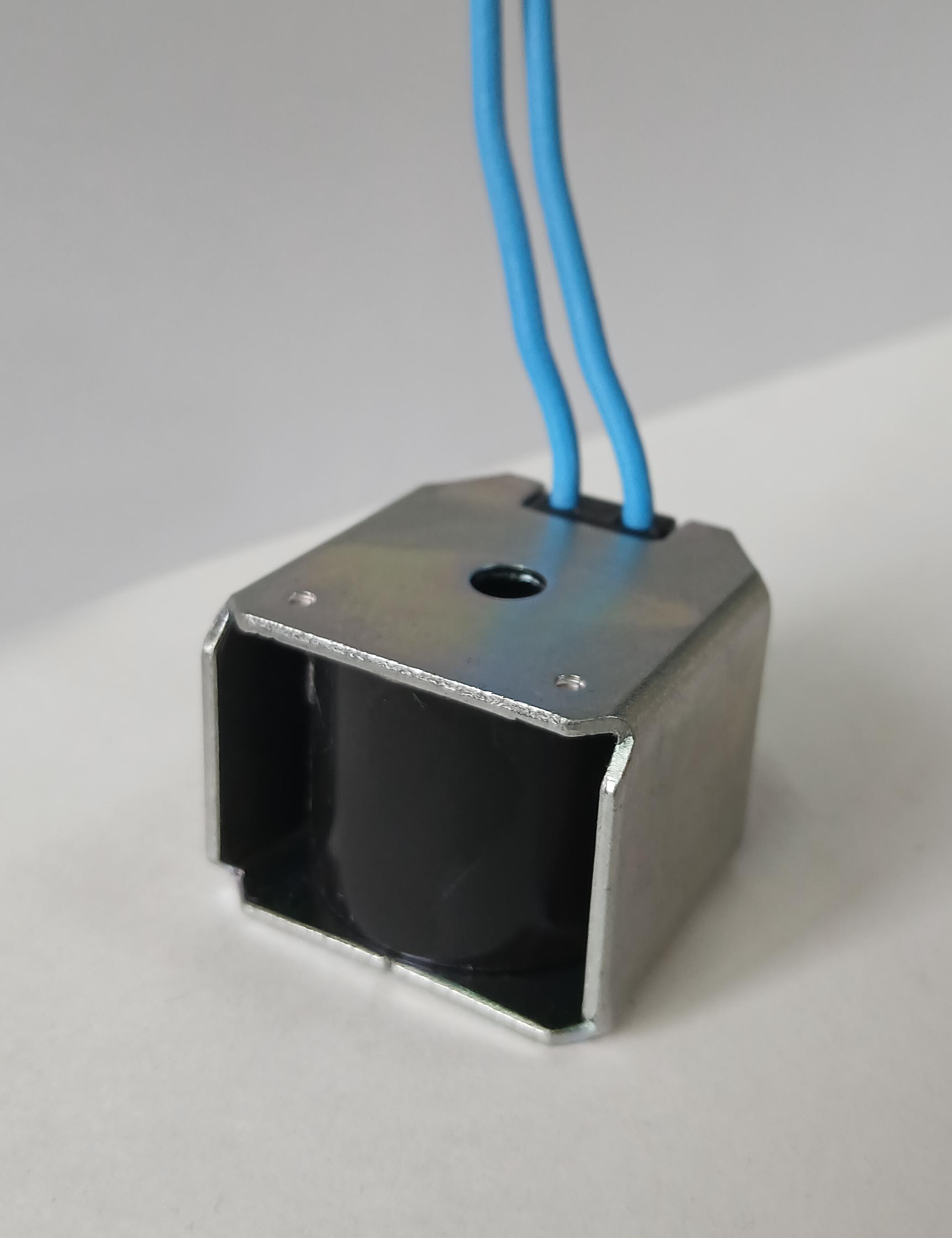

Технические характеристики соленоидных катушек

Модель Характеристики Изображение
Катушка 220V AC220-240V; 50/60Hz; 5,5/3,5W
Катушка 24V AC24V; 50/60Hz
Катушка 12DC DC12V постоянного тока
Катушка 24DC DC24V постоянного тока

Ваши вопросы технического и коммерческого характера по четырехходовым клапанам просим направлять

Кислову Алексею — ak@phs-holod.ru
