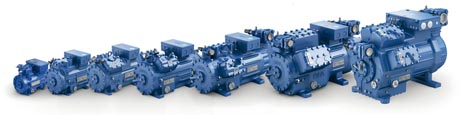

Новые шестицилиндровые компрессоры HG66e

В 2018 году компания GEA-Bock начала производство новой серии компрессоров HGX66e, пришедшей на смену сериям HGX6 и HGX7.

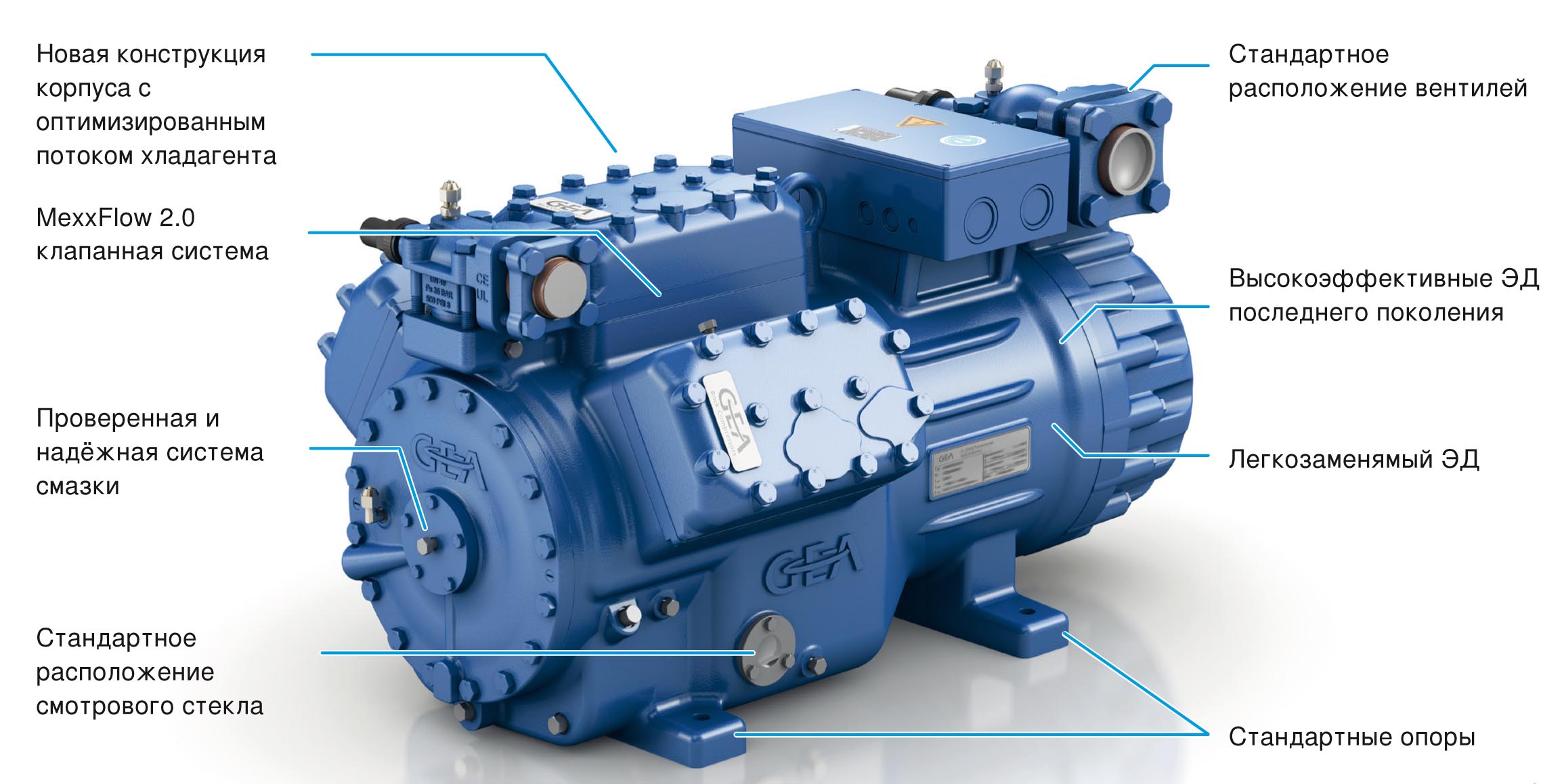

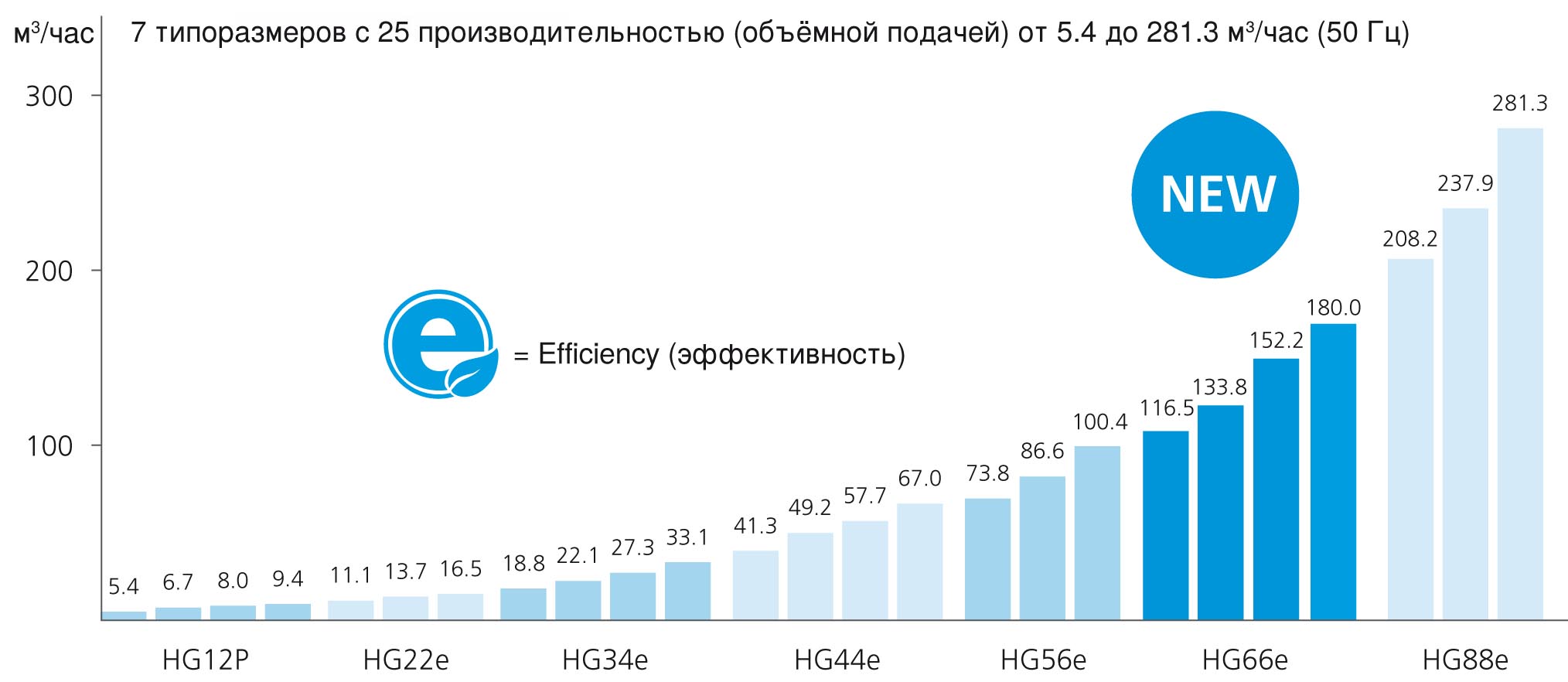

Серия компрессоров GEA Bock HG66e представляет собой совершенно новые компрессоры, которые сочетают в себе самые современные технологии и конструктивные особенности GEA, проверенные на протяжении десятилетий. В их конструкции используется клапанная система mexxFlow 2.0, собой они заменяют предыдущие 4-х и 6-ти цилиндровые серии HG6 и HG7. MexxFlow хорошо известна и зарекомендована в HG88e за высокую эффективность и надежность при работе на больших производительностях. Четыре типоразмера с объёмной подачей от 116.5 м³/час до 180.0 м³/час (50 Гц).

Современная, самостоятельно разработанная клапанная система, электродвигатели последнего поколения и улучшенный поток газа в компрессоре повышают общий уровень эффективности. Проверенная система смазки с механическим масляным насосом, что позволяет эксплуатацию в широком диапазоне частот с преобразователем частоты. Возможности аварийной работы были оптимизированы - это особенно важно при использовании природных хладагентов. Как обычно, простота обслуживания была одним из главных приоритетов при разработке новых компрессоров HG66e: статоры можно менять без специальных инструментов.

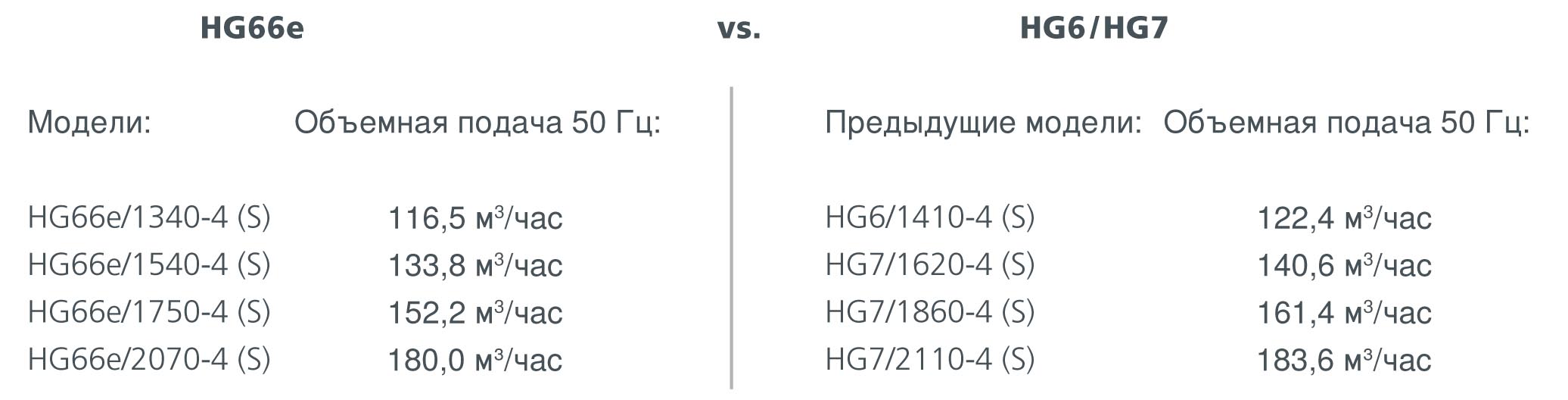

Замена предыдущих моделей

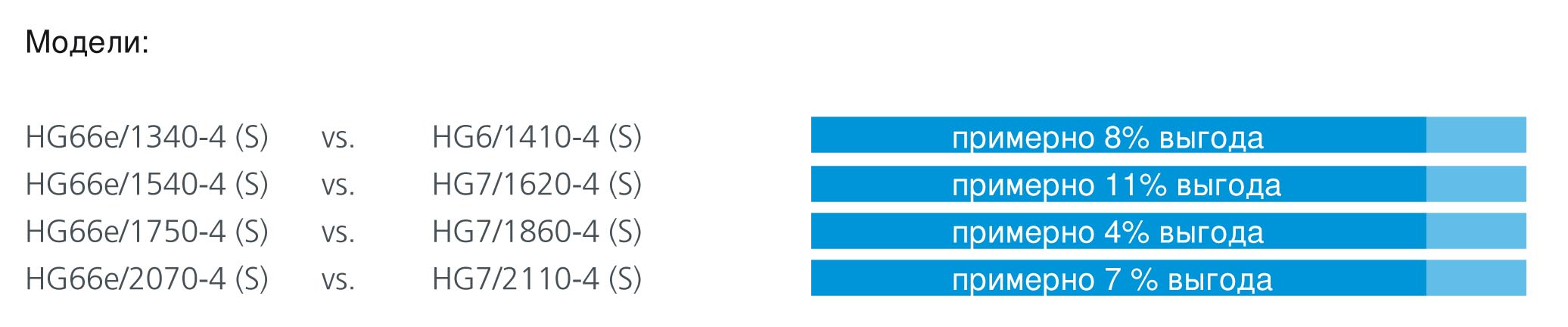

Выгода в цене

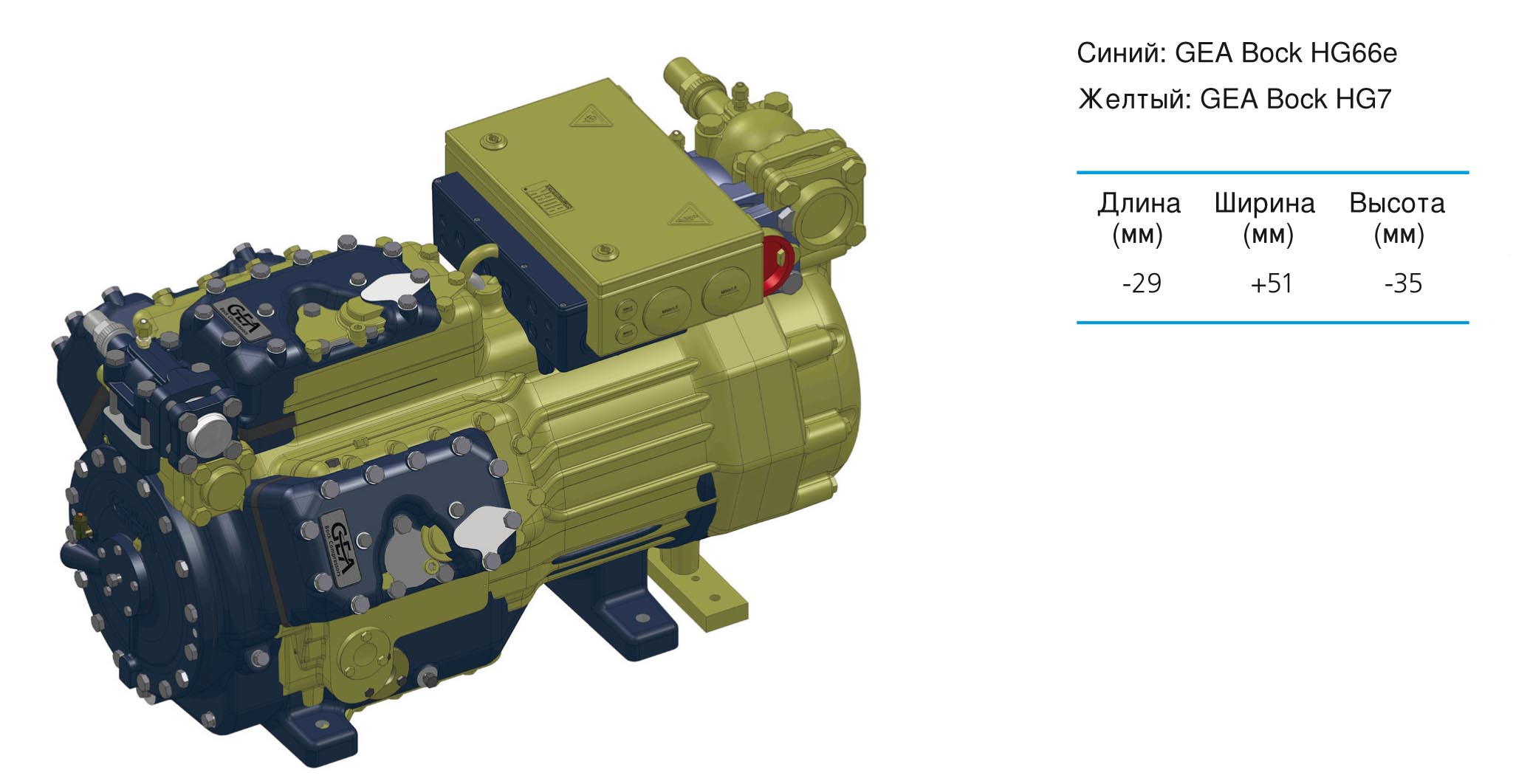

Сравнение габаритных размеров

Уникальные особенности и улучшенные технологии

Компрессоры разработаны для работы со всеми стандартными хладагентами

  • Для систем кондиционирования, средне- и низкотемпературных применений
  • Максимальное рабочее давление: 28 бар

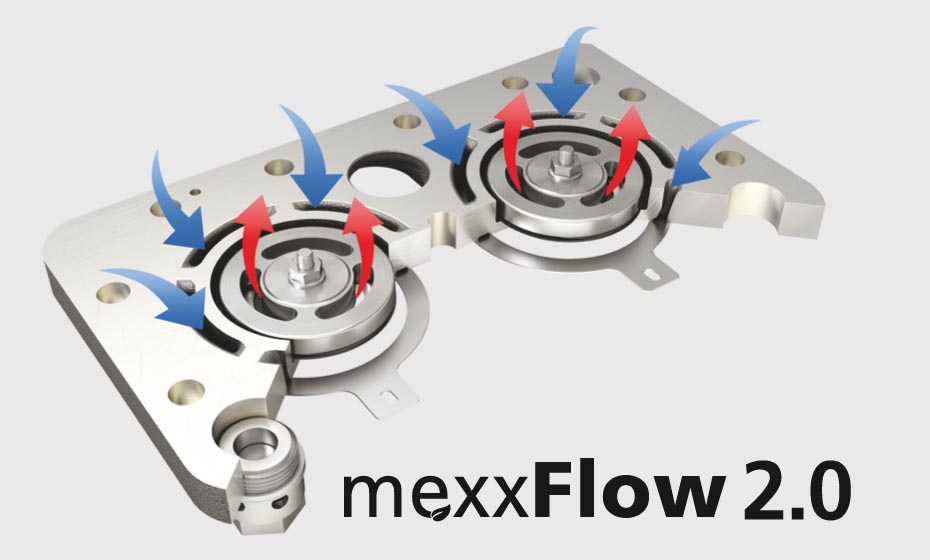

mexxFlow инновационная клапанная доска для больших производительностей

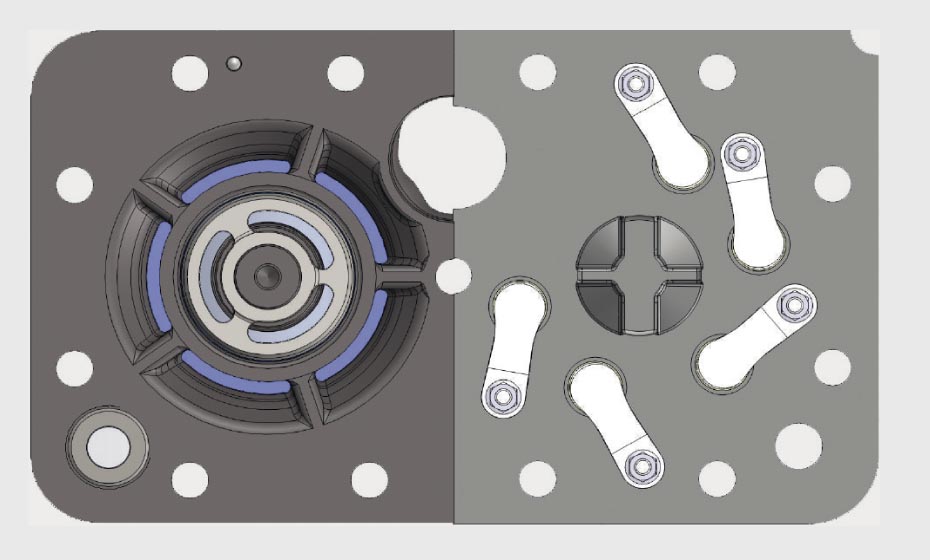

mexxFlow (слева) vs. предыдущая конструкция (справа)
  • Высокоэффективная клапанная доска
  • Оптимизированный поток хладагента в клапанной доске и крышке цилиндров
  • Проверена на применении HG88e
Второе поколение демонстрирует еще большую стойкость при неизменно высокой надёжности.

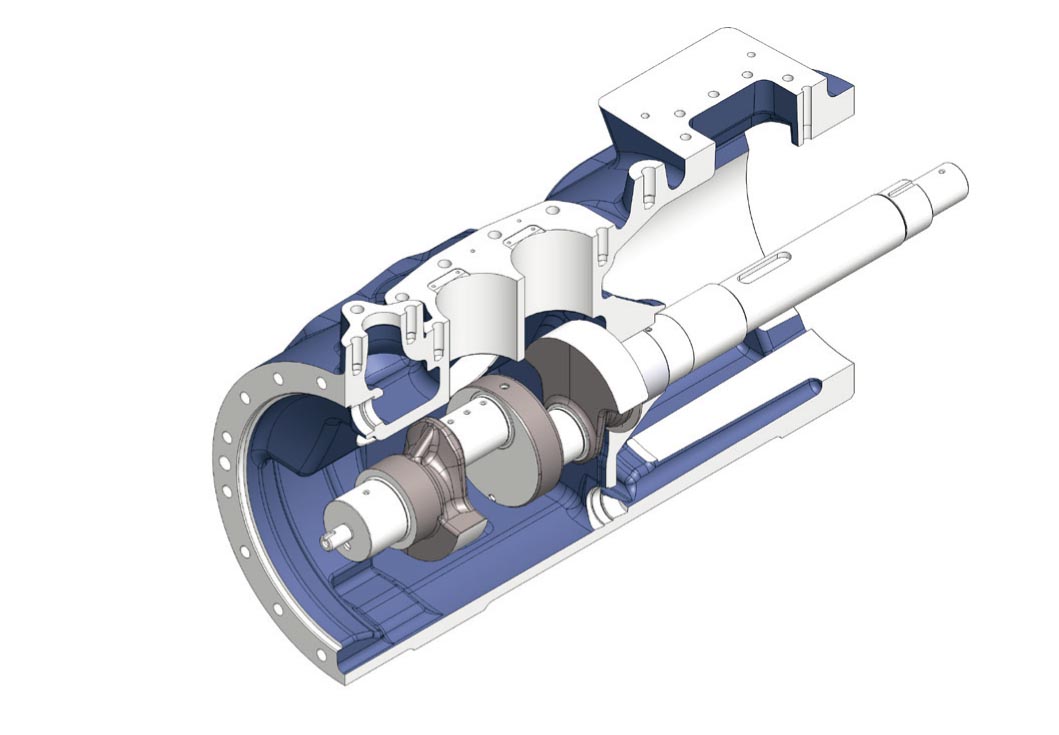

Оптимизированный привод

  • Опмтимизированный привод с упорной шайбой, улучшение работы в аварийном режиме и увеличение стойкости к износу при недостаточной смазке

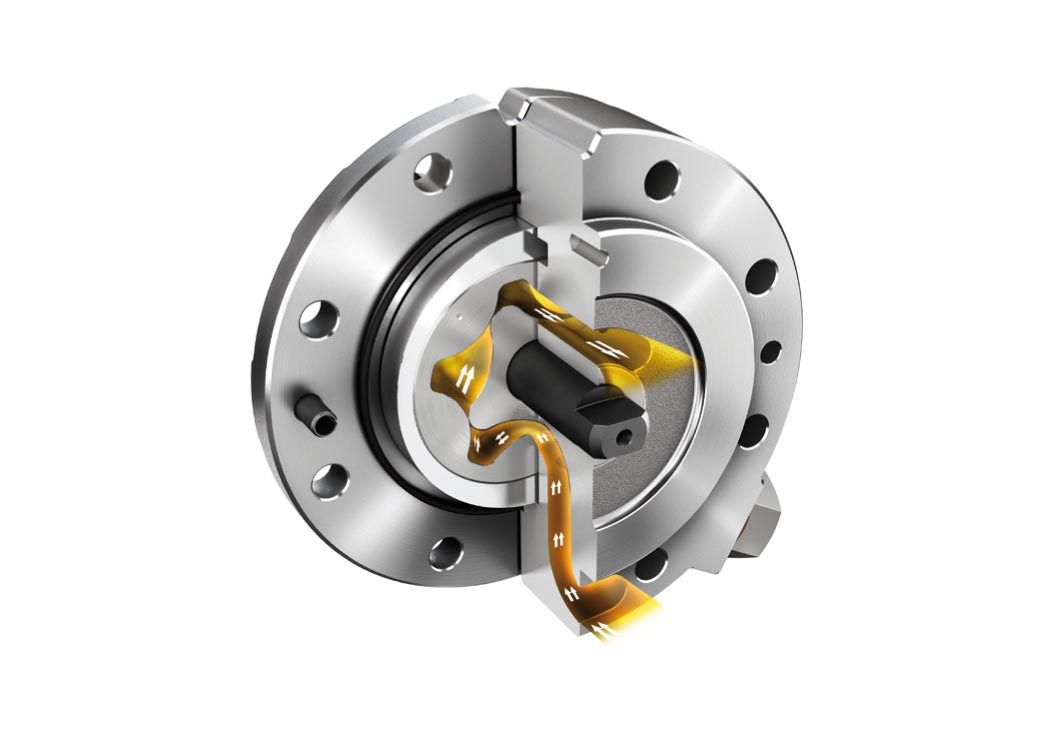

Безопасная и надежная смазка

  • Все компрессоры с одноконтурной системой смазки
  • Все компрессоры с механическим масляным насосом, работа которого не зависит от направления вращения
  • Минимальный унос масла
  • Легкообслуживаемый масляный фильтр

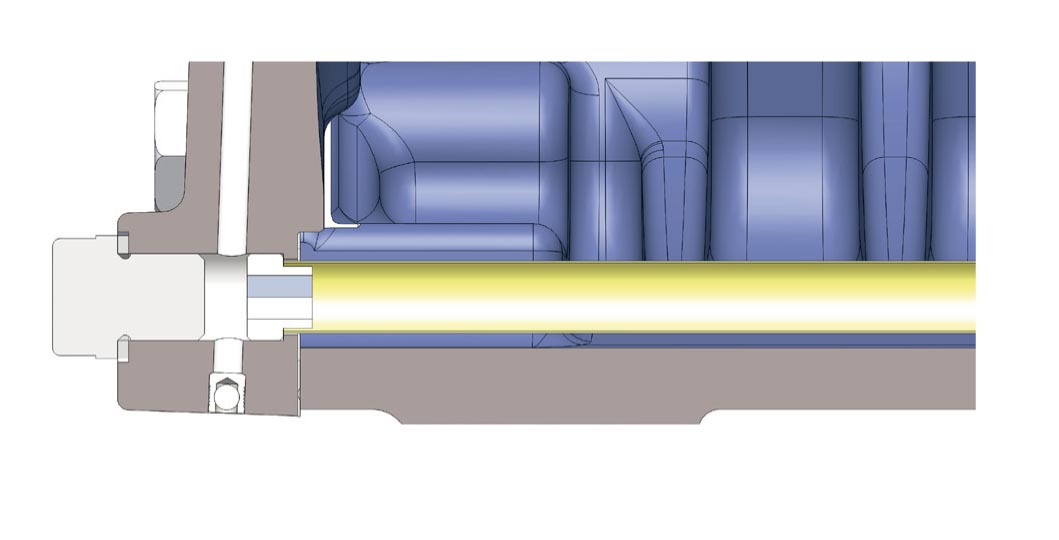

Легкообслуживаемый масляный фильтр

  • Удобный доступ к масляному фильтру для обслуживания

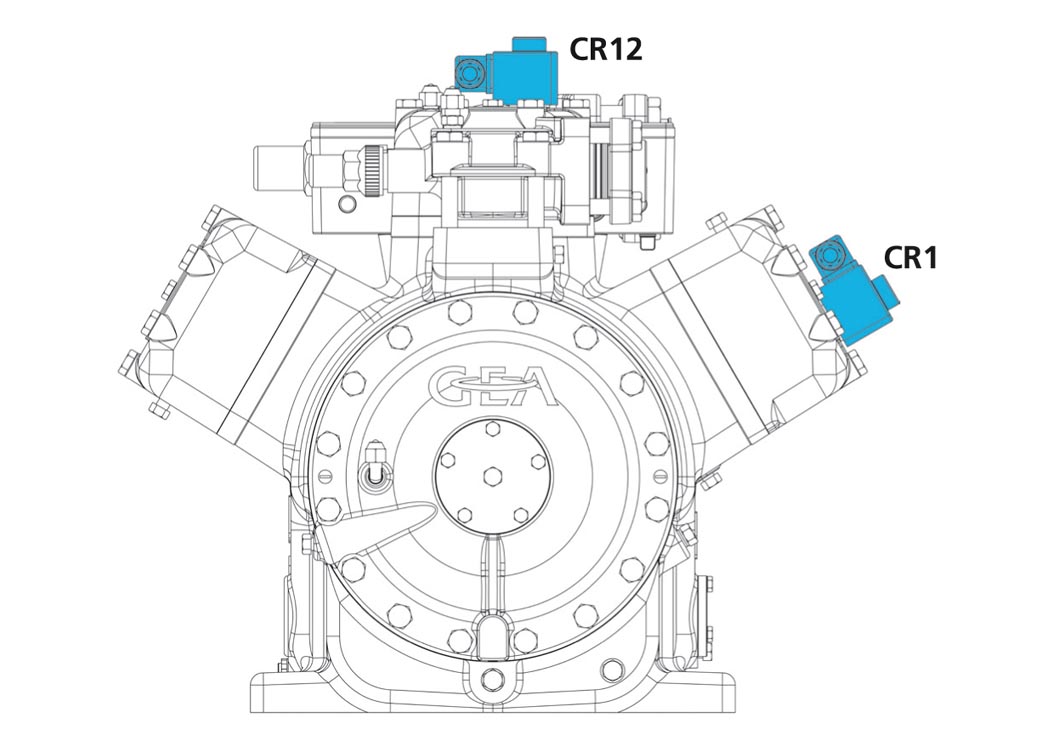

Регулятор производительности CR12

  • Регулятор производительности с высокой эксплуатационной безопасностью благодаря контролю высокого давления

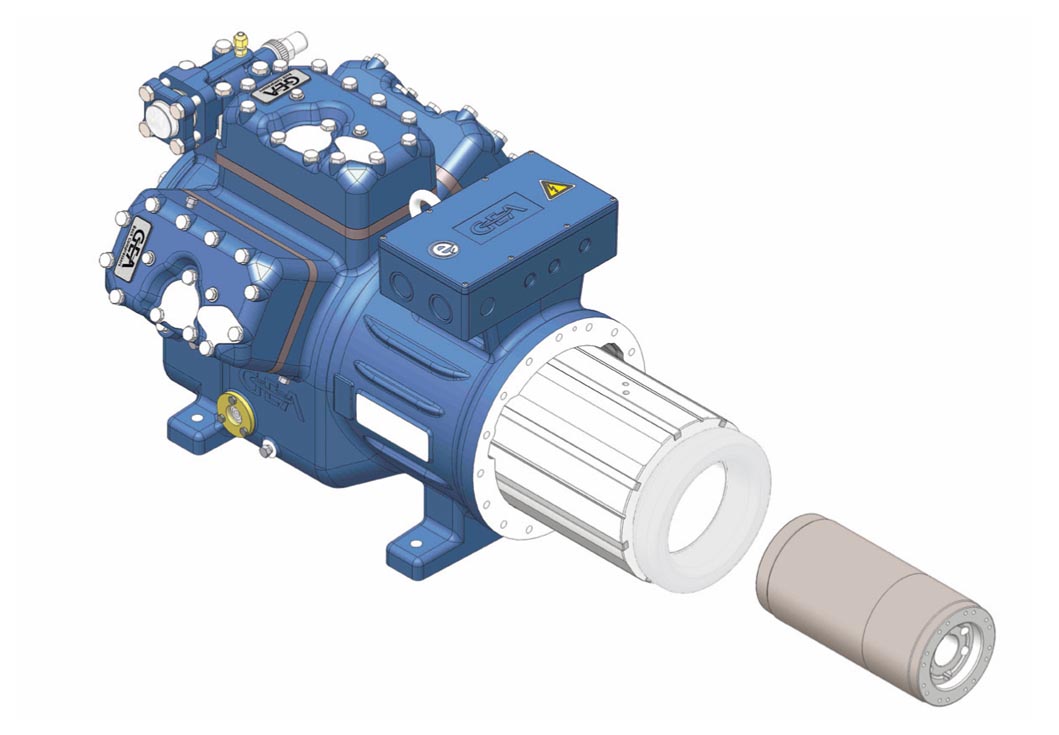

Удобное сервисное обслуживание

  • Легкозаменяемый статор (установка и снятие без запрессовки)

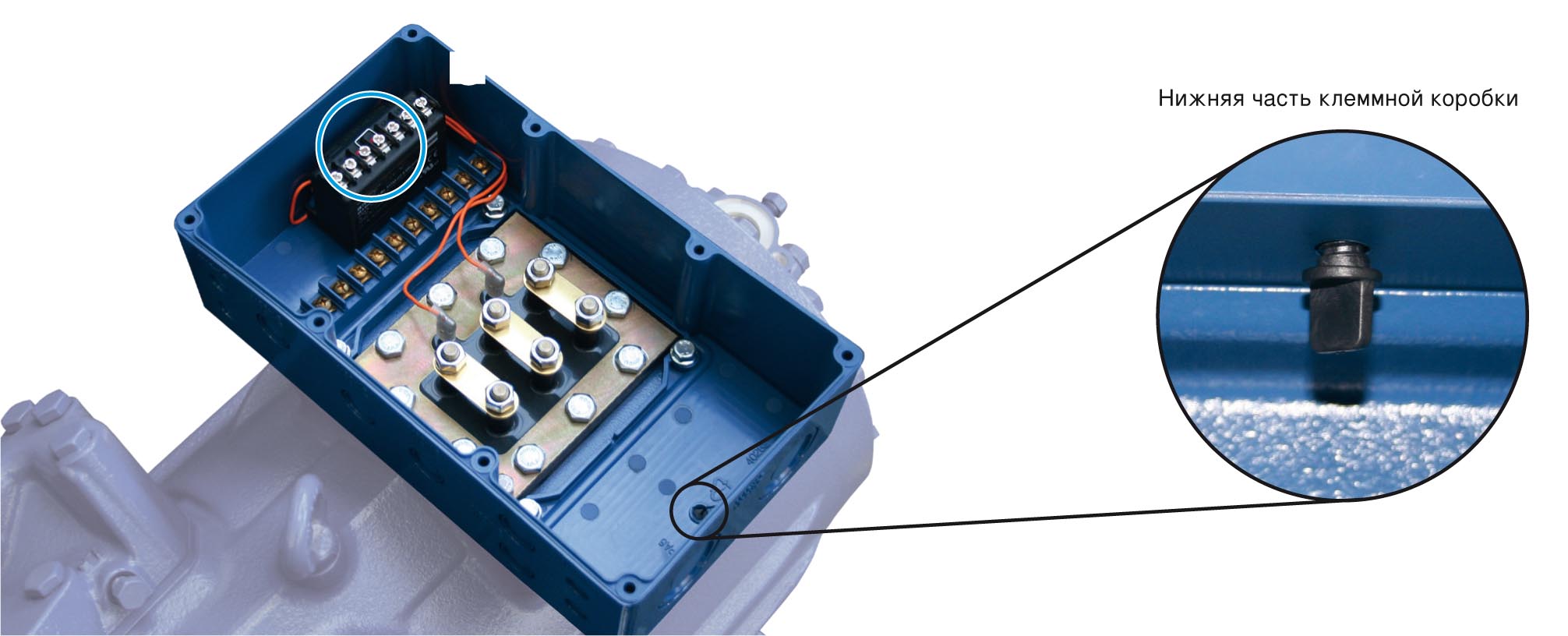

Современная клеммная коробка

  • Лёгкое подключение и работа благодаря большому внутреннему объему
  • Клеммная колодка для подключения кабелей
  • Электронный блок защиты INT69 G (установлен)
  • Высокий уровень защиты IP66
  • Заглушка сливного отверстия для удаления возможного конденсата из клеммной коробки (при открытии IP уменьшается!)

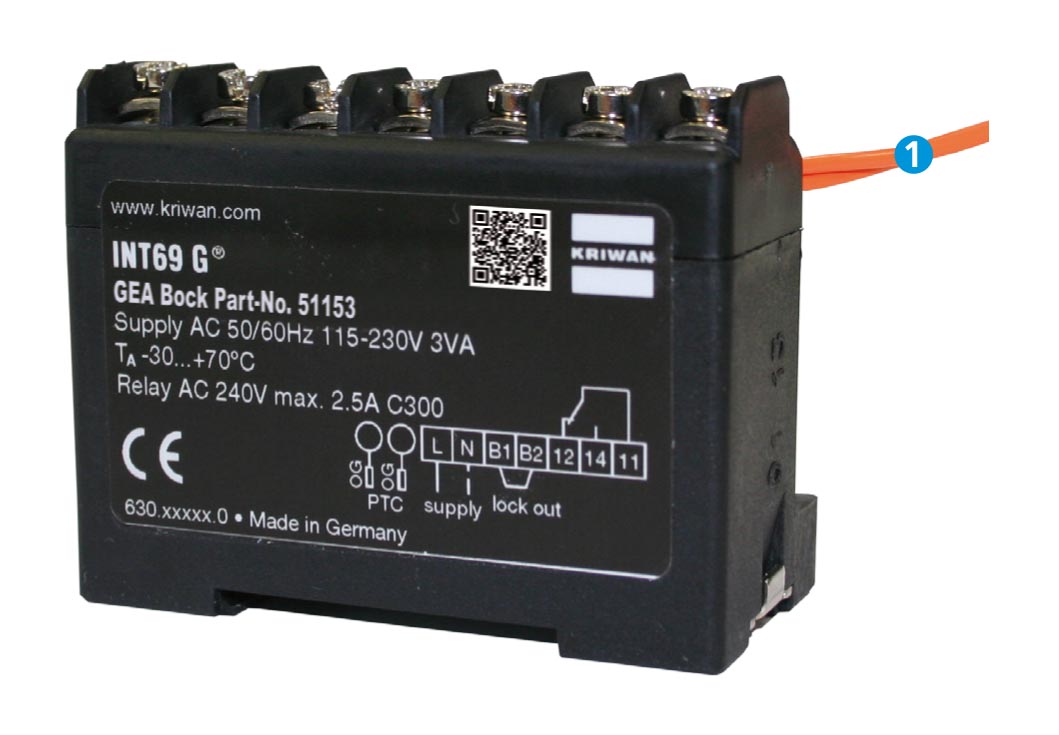

Электронный блок защиты INT69 G

Защита электродвигателя по температуре INT69 G обладает такими функциями как:

  • Мониторинг температуры электродвигателя
  • Мониторинг температуры нагнетания
  • Блокировка повторного включения
  • Сброс

1 - PTC датчики. Подключение до девяти датчиков PTC.

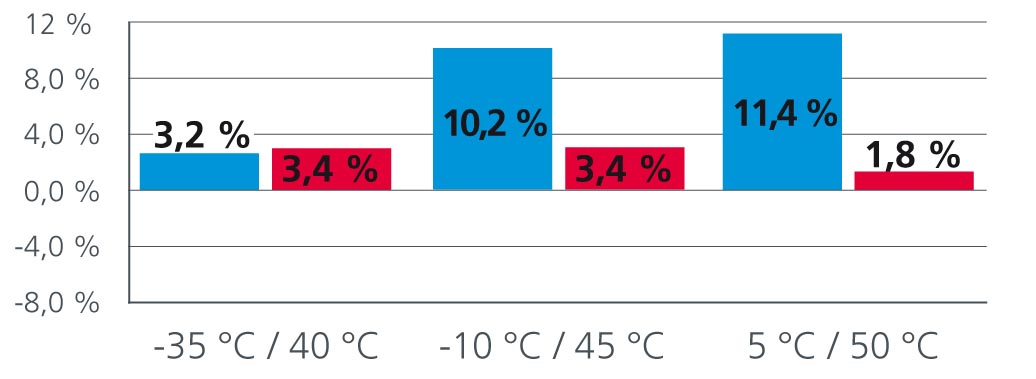

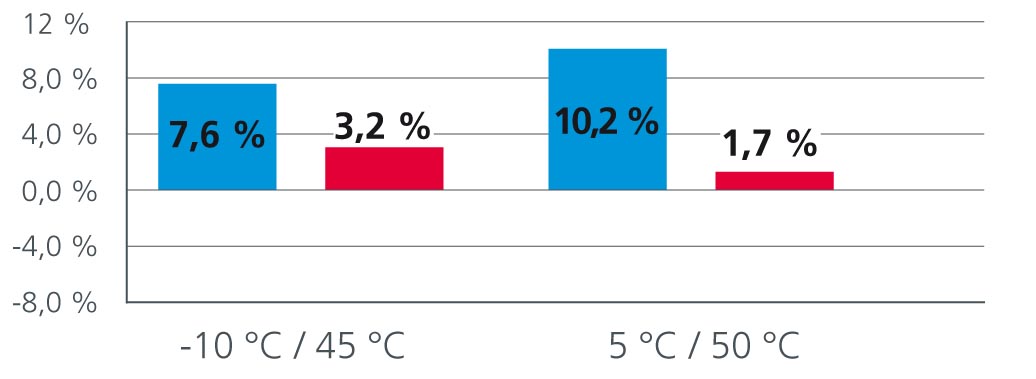

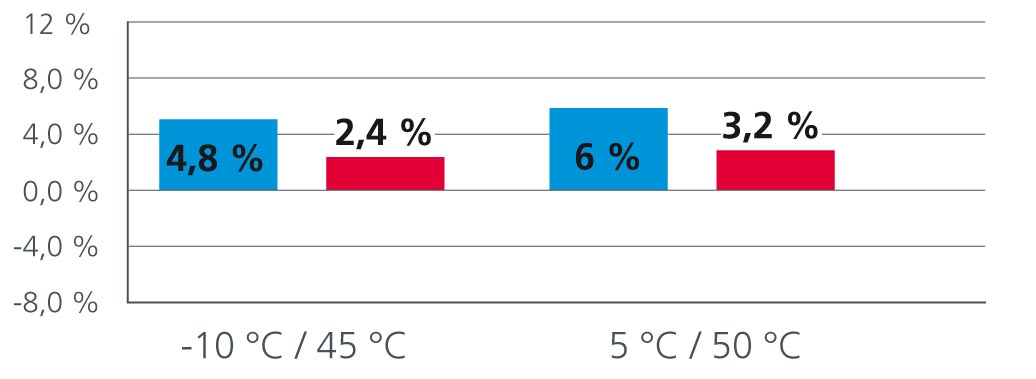

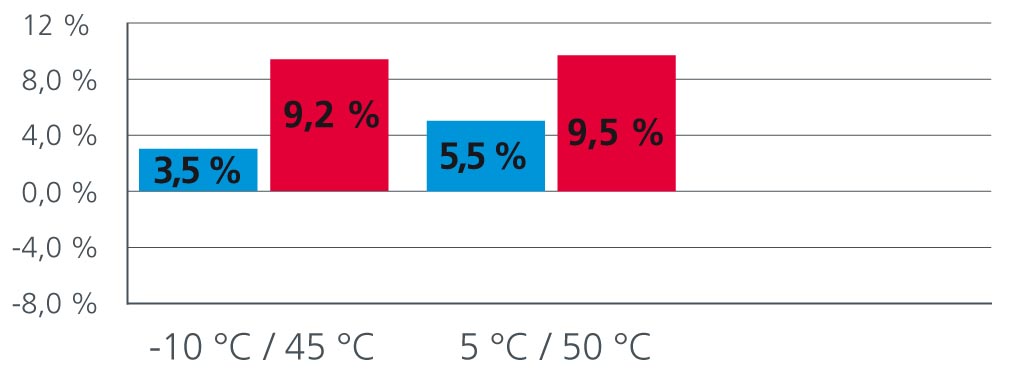

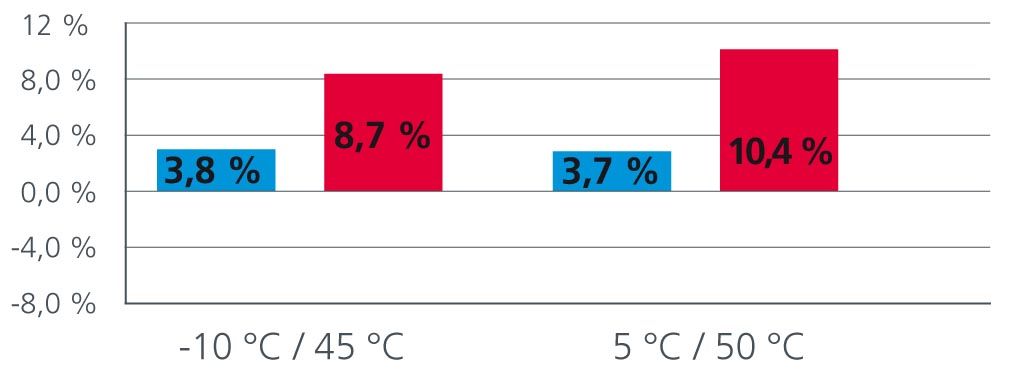

Эксплуатационные характеристики

Эксплуатационные характеристики R134a
HG66e/1540-4S vs. Конкурент HG66e/2070-4S vs. Конкурент

Эксплуатационные характеристики R404A
HG66e/1540-4S vs. Конкурент HG66e/2070-4S vs. Конкурент

Эксплуатационные характеристики R449A
HG66e/1540-4S vs. Конкурент


Технические характеристики

Модель серии HG Кол-во циллиндров Объемная производ-ть 50/60 Гц (1,450/1,740 об/мин), м³/час Напряжение Электрические характеристики Вес, кг Присоединения, мм (дюйм) Заправка масла, л
Max. рабочий ток, А (**PW 1+2) Max. энергопотр., кВт Пусковой ток, А (**PW1/PW 1±2) Всас. DV Нагн. SV
HG66e/1340-4 6 116,5 / 139,8 *4) 53,7 31,9 170 / 275 282,9

42

(1 5/8)

54

(2 1/8)

4,4
HG66e/1340-4S 6 116,5 / 139,8 *4) 63,4 38,1 196 / 335 287,8

42

(1 5/8)

54

(2 1/8)

4,4
HG66e/1540-4 6 133,8 / 160,5 *4) 62,0 37,2 170 / 275 280,6

42

(1 5/8)

54

(2 1/8)

4,4
HG66e/1540-4S 6 133,8 / 160,5 *4) 75,0 44,4 196 / 335 285,5

42

(1 5/8)

54

(2 1/8)

4,4
HG66e/1750-4 6 152,2 / 182,6 *4) 70,5 42,4 196 / 335 280,0

42

(1 5/8)

54

(2 1/8)

4,4
HG66e/1750-4S 6 152,2 / 182,6 *4) 86,6 50,7 222 / 361 282,4

42

(1 5/8)

54

(2 1/8)

4,4
HG66e/2070-4 6 180,0 / 216,0 *4) 85,1 50,7 196 / 335 276,5

42

(1 5/8)

54

(2 5/8)

4,4
HG66e/2070-4S 6 180,0 / 216,0 *4) 103,0 60,7 222 / 361 279,0

42

(1 5/8)

54

(2 5/8)

4,4

*4) 380-420 В Y/YY - 3 - 50 Гц PW

440-480 В Y/YY - 3 - 60 Гц PW

**PW = Part Winding (раздельные обмотки), электродвигатель с раздельными обмотками: 1 = 1-ая обмотка, 2 = 2-ая обмотка

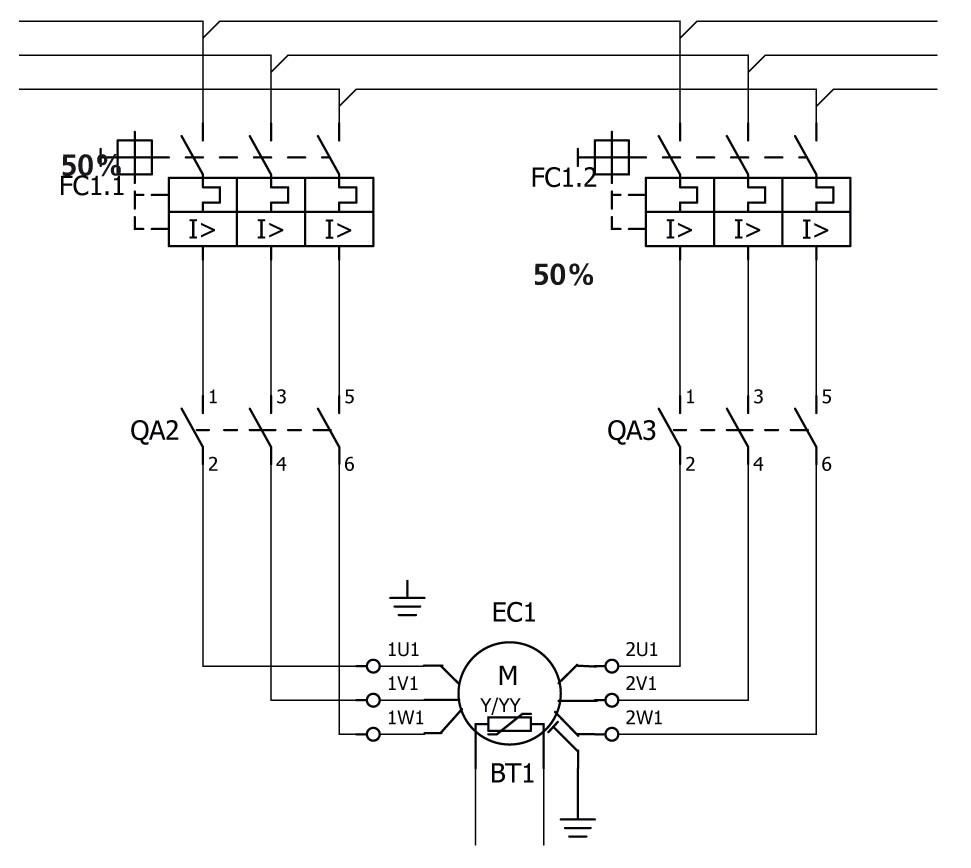

Электрическое подключение

У всех моделей компрессоров GEA-Bock HG66e соотношение обмоток электродвигателя 50% на 50%.

Обмотки электродвигателя разделены на две части:

обмотка 1 = 50% и обмотка 2 = 50%.

Пуск с раздельными обмотками уменьшает пусковой ток примерно на 50% в сравнении с прямым пуском.

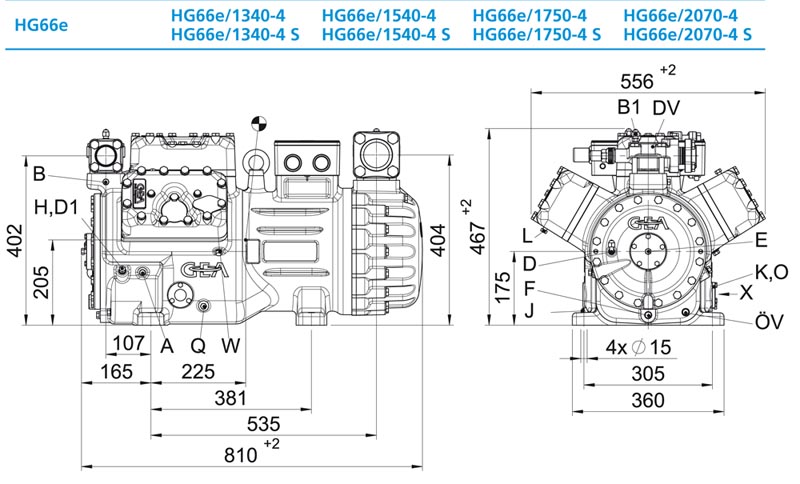

Присоединения
SV Всасывание См. предыдущую таблицу
DV Нагнетание
A Соединение со стороны всасывания, не блокируется 1/8″ NPTF
A1 Соединение со стороны всасывания, блокируется 7/16″ UNF
B Подключение на стороне нагнетания, не блокируется 1/8″ NPTF
B1 Подключение на стороне нагнетания, блокируется 7/16″ UNF
D Подключение реле давления масла на стороне низкого давления 7/16″ UNF
D1 Подключение возврата масла из маслоотделителя 1/4″ NPTF
E Подключение давления масла в насосе 1/8″ NPTF
F Сливная пробка М12х1,5
H Заглушка для заправки масла 1/4″ NPTF
J Присоединение подогревателя картера 3/8″ NPTF
K Смотровое стекло 3xM6
L Подключение защитного термостата на нагнетании 1/8″ NPTF
O Подключение регулятора кровня масла 3xM6
OV Подключение масляного сервисного вентиля 1/4″ NPTF
Q Подключение датчика температуры масла 1/8″ NPTF
W Подключение для впрыска хладагента 2х1/8″ NPTF
Объем поставки и аксессуары

Полугерметичный 6-ти цилиндровый поршневой компрессор с

с электродвигателем с раздельными обмотками (50/50)

380-420 В Y/YY - 3 - 50 Гц PW

440-480 В Y/YY - 3 - 60 Гц PW

Специальное напряжение и/или частота ⚪***

Электронный блок защиты электродвигателя INT69 G с

PTC датчиками температуры обмоток

Механический (героторный) масляный насос
Заправка масла: HG - FUCHS Reniso SP46; HGX - FUCHS Reniso Triton SE55
Заправка инертным газом
4 виброопоры для установки компрессора
Предохранительный клапан (внутренний)
Запорные вентили на всасывании и нагнетании
Смотровое стекло (одно)
Защитный термостат на нагнетании (PTC) ⚪**
Подогреватель картера 220-240 В - 1 - 50/60 Гц, 160 Вт ⚪**

Дифференциальное электронное реле давления

DELTA-P II 220-240 В - 1 - 50/60 Гц

⚪*

Дифференциальное реле давления MP54

230 В - 1 - 50/60 Гц, IP20

⚪*

Регулятор производительности

1-2 регулятора = 66/33% уменьшение производительности

⚪**
Подготовка для регулятора производительности (1 крышка / 2 крышки цилиндров) ⚪** / ⚪**
Датчик температуры масла ⚪**

Плавный пуск ESS (Electronic Soft Start)

400 В - 3 - 50/60 Гц, IP20, (клеммы IP00)

для установки в шкафу управления (исключая HG66e-2070-4(S))

⚪*
Запорные вентили на свас. и нагн. для сварного присоединения ⚪***
Задний фланец подготовлен для подключения диф. реле равления масла ⚪**

Вентилятор обдува

230 В - 1 50 Гц, 97 Вт, IP44,

230 В - 1 60 Гц, 128 Вт,

Диапазон напряжения ±10%

⚪*
INT69 G diagnose 115 В / 230 В ac, 50/60 Гц, IP00 (установка вместо INT69 G) ⚪**
DP-modbus Gateway 115 В / 230 В аc, 50/60 Гц, IP00 (вкл. кабель) ⚪*
modbus-LAN Gateway 230 В аc, 50/60 Гц, IP00 ⚪*
USB converter для INT69 G diagnose и INT69 GTML diagnose ⚪*
Возможность подключения регуляторов уровня масла ESK, AC+R или CARLY
Возможность подключения регулятора уровня масла Traxoil ⚫****

⚫ — Объем поставки (стандарт)

⚪ — Аксессуары (доступны дополнительно)

* — Поставка в отдельной упаковке

** — Установлен

*** — По запросу

**** — Для подключения необходим адаптер

С июля 2019 года полный модельный ряд компрессоров HGX66e на складе ООО «ПХС» для немедленной поставки заказчикам.
