Холодильная автоматика Parker-Sporlan

Холодильная автоматика Parker-Sporlan

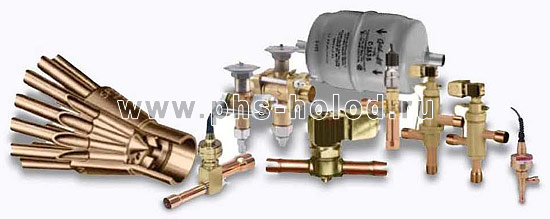

Американская компания «Sporlan» в течение многих лет является лидером в разработке и производстве холодильных регулирующих и соленоидных вентилей коммерческих серий: терморегулирующих вентилей, регуляторов давления, соленоидных клапанов. Регулирующие и соленоидные вентили «Sporlan», имея широчайший модельный ряд, удовлетворяющий практически всем возможным требованиям, в том числе при расчете и комплектации нестандартного оборудования, являются эталоном качества и функциональности при сохранении относительно невысокой стоимости. Кроме регуляторов и соленоидных клапанов, «Sporlan» выпускает широкий спектр холодильных компонентов для использования внутри холодильного контура: фильтры и фильтры-осушители CATCH-ALL, шаровые запорные вентили, смотровые стекла SEE-ALL, регуляторы производительности, дифференциальные клапаны, регуляторы уровня масла.

Механические терморегулирующие вентили

Холодильная автоматика Parker-Sporlan«Sporlan» выпускает несколько основных серий механических терморегулирующих вентилей: серия BF (от 1 до 20 кВт), серия EBS (от 20 до 70 кВт), серия R (от 3 до 50 кВт), серия O (от 30 до 250 кВт), серия V и W (от 120 до 630 кВт). Все ТРВ Sporlan имеют неразборную конструкцию, что позволяет снизить вероятность ошибки при сборке ТРВ «в полевых условиях». Главной отличительной особенностью ТРВ Sporlan является возможность изготовления любой модели ТРВ со «сбалансированным портом». Терморегулирующий вентиль со «сбалансированным портом» поддерживает заданное регулировочным винтом значение перегрева вне зависимости от перепада давления на вентиле. Кроме того, «сбалансированный порт» позволяет ТРВ работать без пульсаций при частичной нагрузке на испаритель — в диапазоне от 25 до 100 % от номинальной производительности. Эти важнейшие преимущества позволяют избежать значительных колебаний перегрева всасываемых в компрессор паров, не допустить залива компрессора жидкостью в период малых нагрузок на испарители холодильной установки и, в конечном итоге, значительно продлить жизнь холодильного компрессора. Компания ПХС заказывает ТРВ «Sporlan» только со «сбалансированным портом», в то время как конкурирующие производители изготавливают ТРВ малой производительности (до 25-30 кВт), работающие без появления пульсаций только в диапазоне 45-100% от номинальной мощности. Использование стандартных ТРВ (без «сбалансированного порта»), например, для испарителей торгового оборудования супермаркета, приводит к заливу компрессоров холодильной централи жидким хладагентом в зимний период, когда нагрузка на холодильное оборудование торгового зала снижается в несколько раз.

Кроме отмеченных выше технических особенностей, механические ТРВ Sporlan имеют значительно большее, в сравнении с конкурирующими производителями, количество типов заправок термобаллона: Z, ZP —низкотемпературные, С, CP — среднетемпературные, GA — высокотемпературная и др. Такое количество специальных заправок термобаллона позволяет подобрать для заданного режима нужный ТРВ, который будет поддерживать перегрев согласно определенному графику в зависимости от температуры кипения. Это во многих случаях позволяет избежать «влажного хода» компрессора при выходе установки на режим или при резком повышении нагрузки на испаритель.

Электронные расширительные вентили (ЭРВ)

Холодильная автоматика Parker-Sporlan«Sporlan» занимает лидирующие позиции в разработке и производстве электронных расширительных вентилей, находящих все большее применение в области коммерческого и промышленного холода благодаря скорости реакции на изменение перегрева, точности поддержания заданного значения перегрева и универсальности, позволяющей применять один ЭРВ для разных хладагентов, изменяя лишь настройки контроллера, управляющего вентилем. Выпускаются две основные серии ТРВ: неразборные серии SER (от 3 до 420 кВт) и разборные серии SEI, SEHI (от 27 до 730 кВт). ЭРВ «Sporlan» характеризуются мощным приводным двигателем, большим количеством шагов рабочего штока и возможностью установки ЭРВ как в положении электродвигателем вверх, так и электродвигателем вниз. Все эти особенности позволяют ЭРВ сохранять работоспособность при наличии известной степени загрязнения холодильного контура.

Регуляторы давления

Холодильная автоматика Parker-Sporlan«Sporlan» выпускает несколько серий регуляторов давления «до себя» и «после себя», как «прямого действия», так и «пилотные».

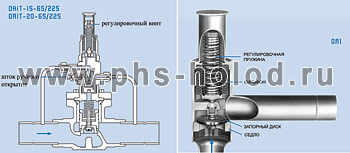

К регуляторам давления «до себя» относятся регуляторы давления конденсации «прямого действия» серии ORI (ORI-6, ORI-10 для установок производительностью до 170 кВт), «пилотные» ORIT (ORIT-15/225, ORIT-20/225 для установок производительностью до 610 кВт), регуляторы давления кипения «прямого действия» ORIT (ORIT-6-0/50, ORIT-10-0/50 для установок производительностью до 24 кВт), «пилотные» (S)ORIT-PI-2,-3,-4,-5-0/100, (S)ORIT-12,-15,-20-0/100 (для установок производительностью до 127 кВт).

Регуляторы давления «до себя» указанных серий поддерживают давление выше по потоку от регулятора на уровне не ниже заданной уставки и, в зависимости от диапазона регулирования, используются для поддержания минимального заданного давления конденсации в зимний период, или для поддержания давления кипения в испарителе на уровне не ниже заданного.

Холодильная автоматика Parker-SporlanРегуляторы давления «после себя» представлены серией регуляторов давления в картере CROT-10-0/60, которые обеспечивают поддержание давления ниже по потоку от регулятора на уровне не выше значения давления уставки и используются для поддержания давления в картере холодильных компрессоров с целью избежания перегрузки электродвигателя компрессора. Например, при выходе «отепленной» холодильной установки на рабочий режим.

Холодильная автоматика Parker-SporlanРегуляторы давления в ресивере серии LAC представляют собой трехходовой регулятор, предназначенный для поддержания давления в жидкостном ресивере холодильной установки на уровне не ниже заданного. При снижении давления в ресивере ниже давления уставки регулятор LAC осуществляет перепуск паров с нагнетания компрессора в ресивер, поднимая давление в жидкостной магистрали и улучшая подачу хладагента в испарители через ТРВ.

Соленоидные клапаны

Холодильная автоматика Parker-SporlanСоленоидные клапаны Sporlan отличает более высокая степень надежности и более широкая область применения в сравнении с клапанами конкурирующих производителей. Это обусловлено двумя основными конструктивными особенностями:
— использованием в качестве запорного элемента диска или поршня, что позволяет надежно перекрывать трубопровод даже при незначительной разнице давлений между входом и выходом клапана и иметь высокий ресурс работы запорного механизма.
— применением прокладки из металлизированного материала между корпусом соленоидного клапана и крышкой, что позволяет предотвратить утечку хладагента через уплотнение при установке клапана на нагнетательной магистрали компрессора, а также при прокладке трубопровода с соленоидным клапаном вне отапливаемого помещения, если температура воздуха в зимний период опускается ниже 25 С. Большинство производителей соленоидных клапанов используют резиновые прокладки, что ведет к потере хладагента через эти уплотнения зимой.

Sporlan выпускает два вида соленоидных клапанов: нормально закрытые и нормально открытые (обозначение модели н. о. клапана начинается с буквы «О» — OB, OE). Оба вида клапанов по принципу действия и особенностям внутренней конструкции делятся на три основные группы:

— соленоидные клапаны прямого действия с запорным штоком. Серии A3, E3, E5. Нормально закрытые. Охватывают диапазон производительности для жидкостных линий до 10 кВт. Диаметр патрубков ¼" и 3/8″.
— соленоидные клапаны непрямого действия с запорным диском. Серии B6, E6,B9,E9, B10,E10,B14,E14,B19,E19,B25,E25. Нормально закрытые. Клапаны этих серий (кроме B6) могут быть изготовлены также нормально открытыми — OB, OE. Охватывают диапазон производительности для жидкостных линий от 14 до 150 кВт. Диаметр патрубков от 3/8″ до 1 1/8″.
— соленоидные клапаны непрямого действия с запорным поршнем. Серии B33, E34,E42,MA42,MA50. Нормально закрытые. Клапаны этих серий могут выпускаться также нормально открытыми — OE. Охватывают диапазон производительности для жидкостных линий от 160 до 500 кВт. Диаметр патрубков от 1 1/8″ до 2 1/8«.

Все соленоидные клапаны Sporlan могут устанавливаться как на жидкостные трубопроводы, так и на линии нагнетания и всасывания. Имеют малую минимальную потерю давления на клапане (0,07 Бар).

Кроме того, «Sporlan» — одна из немногих фирм-производителей, выпускающая соленоидные клапаны для хладагента R410A, рассчитанные до рабочего давления 48,3 Бар.

Трехходовые соленоидные клапаны

Sporlan выпускает несколько серий трехходовых соленоидных клапанов, применяемых для оттайки испарителей коммерческих холодильных установок, для рекуперации тепла, выделяемого в конденсаторе, а также для оптимизации работы двухконтурных конденсаторов воздушного охлаждения.

Трехходовые соленоидные клапаны серии D для рекуперации тепла

Холодильная автоматика Parker-SporlanИспользуются в холодильных установках, имеющих два конденсатора воздушного охлаждения: первый конденсатор — основной, устанавливаемый на улице, второй конденсатор — рекуперативный, устанавливаемый внутри здания для обогрева помещений в зимнее время. Трехходовой соленоидный клапан осуществляет переключение потока горячих паров в основной конденсатор или в рекуперативный по сигналу датчика давления или температуры, в зависимости от выбранной гидравлической схемы. Выбор модели трехходового клапана производится по таблицам подбора и рекомендациям на стр. 259-261 «Технического каталога» ПХС. Выпускается несколько типоразмеров клапанов: 5D, 8D, 12D, 14D, 16D с диаметром проходного сечения от 5/8″ до 2 1/8«. Каждый типоразмер имеет два типа исполнения: В или С. Тип В — со специальным уравнительным отверстием для сброса жидкости из рекуперативного конденсатора на всасывание компрессора. Тип С — стандартный, без уравнительного отверстия.

Трехходовые соленоидные клапаны серии D-SC для двухконтурных конденсаторов

Холодильная автоматика Parker-SporlanТрехходовые соленоидные клапаны D-SC позволяют уменьшить массу заправки холодильных установок, в которых использованы конденсаторы воздушного охлаждения с большим внутренним объемом, например, с малошумными восьми- или двенадцатиполюсными вентиляторами. Конденсатор в этом случае заказывается двухконтурный и, посредством трехходового клапана D-SC, в период высокой температуры окружающей среды используются обе его половины, а в зимний период — только одна его часть. При этом из неработающей части теплообменной решетки жидкий хладагент сбрасывается на всасывание компрессора. Таким образом, за счет снижения степени затопления конденсатора жидкостью зимой снижается общая потребная масса заправки холодильной системы. Типоразмеры трехходовых клапанов D-SC такие же, как и у клапанов для рекуперации серии D: 5D, 8D, 12D, 14D, 16D. Тип В — со встроенным калиброванным отверстием для сброса жидкости из «летней» половины конденсатора на всасывание, и тип С — стандартный без отверстия.

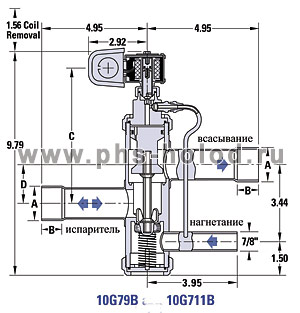

Трехходовые соленоидные клапаны серии 10G для управления оттайкой горячими парами

Холодильная автоматика Parker-SporlanТрехходовые клапаны 10G применяются для организации процесса оттайки горячим паром коммерческих испарителей холодопроизводительностью до 10-12 кВт, например, в установках, где многокомпрессорная станция обслуживает несколько (не менее четырех) камер хранения или большое количество потребителей холода торгового зала супермаркета. На выходе каждого испарителя устанавливается трехходовой клапан 10G, который по сигналу от контроллера, управляющего процессом оттайки, открывает подачу паров с нагнетательной магистрали в испаритель, закрывая одновременно главную трубу всасывания из испарителя. Все три выпускаемые модели имеют одинаковую производительность, отличие заключается в диаметре патрубков всасывания (1 1/8 или 1 3/8″) и варианте их расположения.

Фильтры и фильтры-осушители

Холодильная автоматика Parker-SporlanОсновной объем производства компании Sporlan в области фильтров составляют герметичные фильтры торговой марки «Catch-All» для холодильных установок. При этом фильтры Sporlan по технико-эксплуатационным характеристикам отличаются от фильтров других производителей. При разработке внутренней конструкции герметичных фильтров-осушителей инженеры Sporlan уделили особое внимание улавливанию не только влаги внутри холодильного контура, но и продуктов разложения холодильного масла, которое происходит при попадании внутрь трубопроводов влаги, а также при высокой температуре нагнетания, например, в низкотемпературных холодильных машинах. Основными продуктами разложения холодильного масла являются: кислота (разъедает защитный слой изоляции встроенного электродвигателя и ухудшает смазывающие свойства масел) и воск (с течением времени осаждается внутри механизма терморегулирующего вентиля, нарушая его работу). Для удаления кислоты в состав фильтрующего сердечника фильтров «Sporlan» входит 30 % активированного алюминия, а для эффективного улавливания воска (парафина) в состав:

— герметичные фильтры-осушители для жидкостных линий серии «C-» . Серия герметичных фильтров с твердым сердечником для установки на жидкостных линиях коммерческих холодильных установок. Охватывает диапазон производительности до 117 кВт при перепаде давления на фильтре 0,07 Бар. Степень фильтрации — 20 микрон. Диаметры патрубков от 1/4 до 1 1/8". Тип соединения патрубков — «под пайку» и «под гайку».

Холодильная автоматика Parker-Sporlan— герметичные фильтры-осушители для жидкостных линий серии «C-HH» с активированным углем. В состав твердого сердечника фильтров «C-HH» входит активированный уголь, адсорбирующие свойства которого позволяют улавливать воск (парафин), появляющийся внутри холодильного контура вследствие разложения холодильного масла при высоких температурах нагнетания и взаимодействия продуктов разложения друг с другом. Фильтры «C-HH» рекомендуется устанавливать на жидкостные линии низкотемпературных установок, где компрессор имеет большую степень сжатия и, как следствие, высокую температуру нагнетания, а также после сгорания встроенного электродвигателя герметичного или полугерметичного компрессора для эффективного улавливания продуктов сгорания и предотвращения взаимодействия этих продуктов с новым маслом и хладагентом, заправленными в систему. Серия фильтров «C-HH» имеет производительность до 77 кВт при перепаде давления на фильтре 0,07 Бар. Степень фильтрации — 20 микрон. Диаметры патрубков от ¼ до 7/8". Тип соединения патрубков — «под пайку» и «под гайку».

— герметичные фильтры-осушители серии «C-T-HH» с активированным углем для линий всасывания. Фильтры «C-T-HH» имеют такой же состав сердечника, как и серия «C-HH», но, благодаря наличию сервисного штуцера на входе в фильтр, позволяют произвести быстрый замер перепада давления на фильтре. Предназначены специально для установки на всасывающей магистрали после сгорания встроенного электродвигателя компрессора для улавливания всех возможных загрязнений: воска, кислоты, влаги... Имеют меньшую пропускную способность (производительность), чем всасывающие фильтры других серий, но обеспечивают более высокую степень защиты. Имеют производительность до 10 кВт при перепаде давления 0,1 Бар и Ткип=-15 С. Диаметры патрубков от 1/2 до 1 1/8". Тип соединения патрубков — «под пайку».

Холодильная автоматика Parker-Sporlan— компактные герметичные фильтры-осушители серии «C-TT-HH» с активированным углем для линий всасывания. Фильтры C-TT-HH имеют специальную форму, что требует минимального отрезка всасывающей трубы для монтажа фильтра. Зачастую являются единственным возможным решением при ремонте моноблоков, сплит-систем, компактных чиллеров и др. компактных установок при необходимости установки фильтра-осушителя после сгорания электродвигателя компрессора на всасывающую линию. Имеют два штуцера для замера давления — на входе и выходе. Степень фильтрации — 20 микрон. Диаметры патрубков от 1/2 до 7/8". Тип соединения патрубков — «под пайку». Производительность — до 10 кВт при перепаде давления 0,1 Бар и Ткип=-15 С.

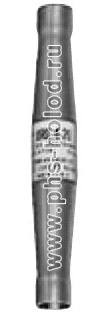

Холодильная автоматика Parker-Sporlan— герметичные фильтры серии «SF» для линий всасывания. Фильтры «SF» разработаны для установки на всасывающих трубопроводах для улавливания мелких частиц, присутствующих внутри холодильного контура. Основной отличительной особенностью этой серии фильтров является то, что выпускаются они в двух исполнениях: стандартном и двухпоточном. Стандартные фильтры SF (SF-114, SF-115, SF-6417, SF-6421) работают как и большинство других всасывающих фильтров — фильтруют поток паров хладагента при проходе через фильтр в одном направлении. Двухпоточные же фильтры SF (SF-283, SF-285...289, SF-489, SF-4811, SF-4813) при движении паров в направлении стрелки на корпусе обладают функцией байпассирования паров при засорении фильтра, т. е. при превышении определенного перепада давления на фильтре открывается внутренний байпасный клапан, и пары проходят через фильтр, минуя фильтрующую вставку. Это позволяет в случае засорения фильтра обеспечить проход значительного количества паров для нормального охлаждения встроенного электродвигателя герметичного компрессора. Если же поток паров движется в обратном направлении относительно стрелки, то функция байпаса не реализуется и двухпоточный фильтр работает в этом случае как обычный стандартный фильтр. Диаметры патрубков от 3/8 до 2 5/8«. Тип соединения патрубков — «под пайку». Производительность — до 155 кВт при перепаде давления 0,1 Бар и Ткип=-20 С.

Регуляторы производительности

Задачей регулятора производительности является поддержание давления всасывания компрессора на уровне не ниже давления уставки регулятора. Если давление падает ниже заданного, то регулятор перепускает часть паров с нагнетания на всасывание. Выпускаемые фирмой Sporlan регуляторы производительности делятся на две группы: регуляторы прямого действия серии ADR и регуляторы «пилотные» серии SHGB.

Холодильная автоматика Parker-Sporlan— регуляторы производительности ADR относятся к группе регуляторов прямого действия, т. е. имеют «зону пропорциональности», и обеспечивают производительность по перепуску паров до 50 кВт. Диаметр патрубков от 3/8 до 1 1/8″.

— регуляторы производительности SHGB — пилотного принципа действия, т. е. поддерживают давление всасывания компрессора на заданном уровне вне зависимости от изменения нагрузки и количества перепускаемых паров. Имеют встроенный соленоидный клапан и при монтаже установка отдельного соленоидного клапана на байпасной линии не требуется. Обеспечивают производительность по перепуску паров до 300 кВт. Диаметр патрубков от 7/8 до 1 3/8«.

Дифференциальные клапаны

Холодильная автоматика Parker-SporlanДифференциальные клапаны ORD-4 применяются в системах зимнего пуска вместе с регулятором давления «до себя», установленным на входе в конденсатор воздушного охлаждения или между конденсатором и ресивером, и осуществляют перепуск паров высокого давления с нагнетания компрессора в ресивер, создавая необходимый уровень давления в ресивере и жидкостной линии, достаточный для подачи достаточного количества жидкого хладагента через ТРВ в испаритель холодильной установки. Клапаны ORD-4 выпускаются с разными уставками давления: 1,3 Бар, 1,7 Бар, 2,0 Бар, 2,3 Бар. Дифференциальный клапан начинает открываться при достижении перепада давления на клапане, равного величине давления уставки.
