Трехходовые соленоидные клапаны Sporlan для управления оттайкой горячими парами серии «10G»

Трехходовые соленоидные клапаны Sporlan для управления оттайкой горячими парами серии «10G»Область применения: Трехходовые соленоидные клапаны серии 10G используются для управления процессом оттайки горячим паром в установках с несколькими испарителями. Обычно, для быстрого и эффективного оттаивания необходимо, чтобы в режиме оттайки находилось не более 25-30% от общего количества испарителей для обеспечения достаточного массового расхода горячих паров. Трехходовые клапаны серии 10G устанавливаются на выходе каждого из испарителей и осуществляют переключение потоков хладагента следующим образом: в режиме охлаждения клапан направляет поток хладагента из испарителя во всасывающую магистраль компрессорной станции; в режиме оттаивания клапан перепускает часть паров из нагнетательного коллектора в испаритель, откуда затем через обратный клапан (см. пример гидравлической схемы ниже) сконденсировавшийся хладагент подается в основную жидкостную магистраль холодильной установки. Одновременно с подачей горячих паров в испаритель клапан перекрывает всасывающий трубопровод из испарителя. Таким образом, давление внутри испарителя во время оттайки должно быть немного выше, чем давление в жидкостной магистрали — это достигается посредством установки дифференциального клапана на жидкостной (A4AL или LDR) или нагнетательной (DDR) магистрали. Выпускаются два типа клапанов: тип B (10G79B, 10G711B) и тип С (10G711С), отличающиеся различным расположением патрубков и, как следствие, различной конструкцией пилота. (внутренние детали пилотов клапанов В и С не являются взаимозаменяемыми!). Все три модели клапанов имеют одинаковую производительность, не смотря на различную внутреннюю конструкцию и различные диаметры и расположение патрубков.

Трехходовые соленоидные клапаны Sporlan для управления оттайкой горячими парами серии «10G»Отличительной особенностью клапанов 10G является разборная конструкция их корпуса, что позволяет производить чистку или замену всех внутренних деталей без выпаивания патрубков.

Принцип действия: Положение основного поршня контролируется пилотным вентилем. На рисунке оба типа (В и С) клапанов показаны в положении, когда напряжение на катушку пилота не подается ( пары высокого давления не поступают в пространство над основным поршнем), поэтому поршень под действием силы пружины находится в крайнем нижнем положении у клапана типа С и в крайнем верхнем положении у клапана типа В — проход паров из испарителя на всасывание открыт/ подача паров высокого давления в испаритель перекрыта. При подаче напряжения на катушку пилота пары высокого давления поступают в пространство над поршнем и перемещают его в крайнее верхнее положение (тип С) или в крайнее нижнее положение (тип В) — пары высокого давления подаются в испаритель для оттайки.

  • Максимальное рабочее давление: 34,4 бар;
  • Максимальная рабочая разница давлений: 20,8 бар;
  • Минимально необходимый перепад давления для открытия — 0 Бар;
  • Температурный диапазон использования от — 40 до +115 С;

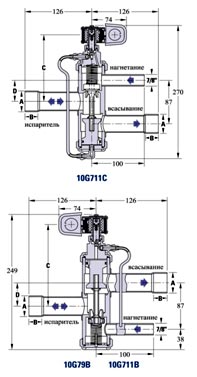

Технические характеристики трехходовых вентилей «Sporlan» серии «10G»

Модель Диаметр патрубков
(дюйм)
Габаритные размеры,
(мм)
Стандартные типы катушек
нагнетание всасывание от испарителя A B C D В
(50-60Гц)
Вт
10G79B  7/8 1 1/8 1 1/8 28,6 23,1 152 46 24
120
208-240
120-208-240
10
10G711B 1 3/8 1 3/8 34,9 24,6 149 44
10G711C 1 3/8 1 3/8 34,9 24,6 149 44
10G713B 1 5/8 1 5/8 34,9 24,6 149 44

Для подключения требуется электромагнитная катушка МКС-1 (поставляется отдельно).

Таблица быстрого подбора и цены на трехходовые клапаны для управления оттайкой горячими парами серии «10G»
