Запорные вентили со встроенным обратным клапаном «Herl»

Положение установки — открытие/закрытие тарелки клапана по вертикали

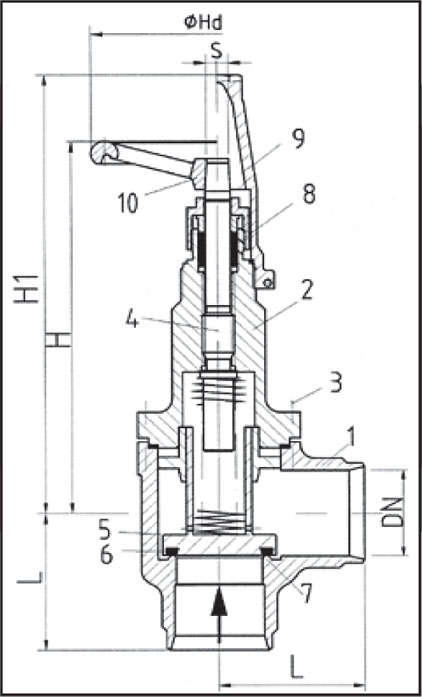

Вентили запорные со встроенным обратным клапаном серии «T6F-RUV/AV»

— Температурный диапазон использования: -60°С... + 160°С

— Max. допустимые давления:

T (°С) -60 -40 -10 50 100 160 PN
P (бар) 10,5 28 28 28 28 26,3 25
P (бар) 10,5 31,5 42 42 30,3 26,3 40

T6F-RUV/AV — корпус вентиля изготовлен из стали, патрубки под сварку стык в стык

Модель Диаметр патрубков (DN / мм) Размеры (мм) Цена (EUR)
L H H1
T6F-RUV/AV / DN 15
DN 15 / 21,3 40 199 183 См. Прайс-лист
(п. 12.3)
T6F-RUV/AV / DN 20
DN  20 / 26,9 45 190 184
T6F-RUV/AV / DN 25
DN  25 / 33,7 55 238 241
T6F-RUV/AV / DN 25 * 1 1/8
28,8 55 238 241
T6F-RUV/AV / DN 32
DN  32 / 42,4 60 237 242
T6F-RUV/AV / DN 32 * 1 3/8
35,2 60 237 242
T6F-RUV/AV / DN 40
DN  40 / 48,3 70 250 255
T6F-RUV/AV / DN 40 *1 5/8
42,2 70 250 255
T6F-RUV/AV / DN 50 DN  50 / 60,3 80 251 256
T6F-RUV/AV / DN 50 * 2 1/8
54,2 80 251 256
T6F-RUV/AV / DN 65 DN  65 / 76,1 95 420 410
T6F-RUV/AV / DN 80 DN  80 / 88,9 100 426 416
T6F-RUV/AV / DN100 DN 100 / 114,3 105 442 432

* — патрубки вентилей расточены под дюймовые трубы

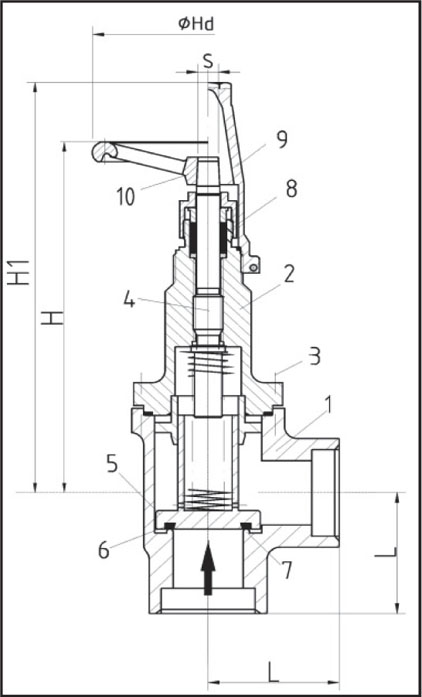

Вентили запорные со встроенным обратным клапаном серий «T61F-RUV/AV» и «T62F-RUV/AV»

— Температурный диапазон использования: -60°С... + 160°С

— Max. допустимые давления:

T (°С) -60 -40 -10 50 100 160 PN
P (бар) 10,5 28 28 28 28 28 25
P (бар) 10,5 31,5 42 42 33 29,5 40

T61F-RUV/AV — корпус вентиля изготовлен из стали, соединение SW — под сварку "мама"

T62F-RUV/AV — корпус вентиля изготовлен из стали, соединение FPT — коническая резьба "мама"

Модель Диаметр патрубков (дюйм) Размеры (мм) Цена (EUR)
L H H1
T61(62)F-RUV/AV / 1/2
1/2 40 199 183 См. Прайс-лист
(п. 12.3)
T61(62)F-RUV/AV / 3/4 3/4 45 190 184
T61(62)F-RUV/AV / 1
1 55 238 241
T61(62)F-RUV/AV / 1 1/4
1 1/4 60 237 242
T61(62)F-RUV/AV / 1 1/2
1 1/2 70 250 255
T61(62)F-RUV/AV / 2
2 80 251 256
