Запорные вентили с электроприводом «Herl»

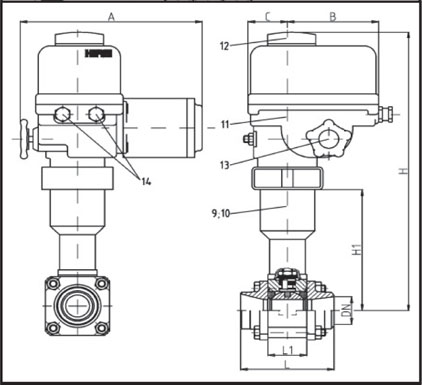

Вентили запорные шаровые с электроприводом серии «T620»

— Температурный диапазон использования: -60°С... + 200°С

— Температура окружающей среды: -20°С... + 70°С

— Max. допустимые давления:

T (°С) -60 -40 -10 50 100 150 200 PN
P (бар) 10 30 40 40 36 34 31 40

T620 — корпус вентиля изготовлен из стали

Модель Диаметр патрубков
(DN / мм)
Размеры (мм) Время поворота на 90° (с) Цена (EUR)
L L1 A B C H H1
T620 / DN 15
DN 15 / 21,3 65 20,4 250 125 65 425 130 6 См. Прайс-лист
(п. 12.3)
T620 / DN 20
DN  20 / 26,9 72,5 24,5 250 125 65 427 132 6
T620 / DN 25
DN  25 / 33,7 85,4 31,4 250 125 65 433 138 6
T620 / DN 32
DN  32 / 42,4 99,3 41,2 250 125 65 431 136 6
T620 / DN 40
DN  40 / 48,3 110 48,4 290 125 65 426 142 6
T620 / DN 50 DN  50 / 60,3 126 56,3 290 125 65 430 146 6
T620 / DN 65 DN  65 / 76,1 143 71,4 500 226 89 454 170 6
T620 / DN 80 DN  80 / 88,9 170 88,9 500 226 89 436 199 5
T620 / DN100 DN 100 / 114,3 214 108 530 226 89 451 214 10
T620 / DN125 DN 125 / 139,7 277 135 530 226 89 465 228 30
T620 / DN150 DN 150 / 168,3 307 135 530 226 89 465 228 30

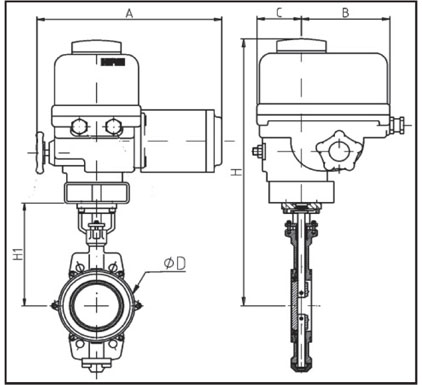

Вентили запорные «Butterfly» с электроприводом серии «T730»

— Температурный диапазон использования: -60°С... + 200°С
Cпециальное исполнение: -100°С... + 200°С

— Температура окружающей среды: -20°С... + 70°С

— Электропривод: 120/230В, 50/60 Гц +/- 5% (с другими характеристиками по запросу)

— Max. допустимые давления (стандартное исполнение):

T (°С) -60 -10 50 100 150 200 PN
P (бар) 18 25 25 22 19 17 25


Стоимость ответных фланцев, прокладок и болтов смотрите в Прайс-листе. Раздел 12.11

Модель Диаметр патрубков
(DN / мм)
Размеры (мм) Время поворота на 90° (с) Цена (EUR)
L A B C H H1
T730 / DN 50 DN  50 / 60,3 43 250 125 65 470 175 11 См. Прайс-лист
(п. 12.3)
T730 / DN 65 DN  65 / 76,1 46 250 125 65 486 191 6
T730 / DN 80 DN  80 / 88,9 46 290 125 65 485 197 6
T730 / DN100 DN 100 / 114,3 52 290 125 65 520 233 6
T730 / DN125 DN 125 / 139,7 56 500 226 89 482 245 12
T730 / DN150 DN 150 / 168,3 56 500 226 89 520 283 5
T730 / DN200 DN 200 / 219,1 60 530 226 89 545 307 30
T730 / DN250 DN 250 / 273,0 68 530 226 89 610 371 30
T730 / DN300 DN 300 / 323,0 78 545 226 89 670 399 25
