Регулируемые реле давления Ranco O-Heavy Duty

В 2020 году компания Ranco-Robertshaw начала выпуск нового поколения регулируемых реле давления серии «O-Heavy Duty» для высоких нагрузок.

Реле давления — защитный прибор, от надежности которого зависит работоспособность компрессора — самого дорогостоящего элемента любой холодильной установки. Поэтому одной из основных задач при создании реле О-Heavy Duty (O-HD) было достижение максимального ресурса работы и сохранение точности срабатывания с течением времени.

Ниже приведены основные конкурентные преимущества реле Ranco-Robertshaw серии «O-Heavy Duty».

Особенности конструкции

1) Усиленная стальная рама

2) Использование качественных материалов гарантирует длительный срок службы реле:

— Сильфон низкого давления из латуни/бронзы

— Сильфон из нержавеющей стали с лазерной сваркой на моделях высокого давления

— Двойной сильфон из нержавеющей стали для моделей, одобренных PED 68/2014/EU

3) Запатентованная конструкция сильфона:

— Гарантирует срок службы в 100000 циклов для реле низкого и высокого давления

— Обеспечивает стабильность уставки на протяжении всего срока службы в соответствии со стандартами EN12263 и EN600730

4) Модели высокого давления оснащены «демпфирующими» компонентами, чтобы минимизировать влияние пульсаций давления на сильфон

5) Клеммная колодка с винтовыми зажимами для упрощения подключения

6) Стандартная сертификация IP44

7) Легко читаемая шкала в бар и PSI

Технические данные

Категории применения усиленных контактов SPDT:
— АС-1: 16А при 400В AC
— AC-3: 16А при 400В AC
— AC-15: 10А при 400В AC
— DC13: 12Вт при 220В DC

Категория применения стандартных контактов: 16А при 240В AC

Пилотное управление 1,1КВА при 240В AC

Электрическое соединение медный провод 0,8 - 2 мм²

Рабочая температура от -50 до +70°C

Конфигурации реле

С регулируемыми уставками давления:

— Низкое от 0,3 до 7 бар

— Высокое от 6 до 32 бар

С автоматическим или ручным возвратом

Со стандартными соединениями:

— 7/16″-20UNF SAE

— 6 мм ODF под пайку

Доступные опции

— Позолоченные контакты для применения в слаботочных системах

— Внутренний механизм, который позволяет использовать Ranco HD как с автоматическим, так и с ручным сбросом

— Фитинги для подсоединения капиллярных трубок под заказ

Сертификаты и разрешения на продукцию

Маркировка CE в соответствии с:
— LVD 2014/35/EU
— EN 60947-1
— EN 60947-4-1
— EN 60947-5-1

Маркировка PED в соответствии с PED 68/2014/EU на реле высокого давления, классифицировано как вспомогательное оборудование безопасности, категория IV EN 12263 1,1КВА при 240В AC

Технические преимущества «O-Heavy Duty»

Компанией Ranco O Controls HD были проведены испытания на коммутационную и механическую износостойкость, в процессе которых реле показали свою надежную и стабильную работу даже после 100 000 циклов.

Коммутационная износостойкость

Механическая износостойкость

Дата Цикл Срабатывание (бар) Обр. срабатывание (бар)
RANCO O16-R6758 — PED сертификат
Одноблочное, высокое давление 6-32 бар; Автоматический сброс
01.03.2019 0 20,0 16,0
04.03.2019 26 034 19,9 16,0
08.03.2019 59 435 20,0 15,9
13.03.2019 102 634 19,8 15,8
RANCO O17-R4759 — PED сертификат
Сдоенное, низкое / высокое давление: 0,3-7 / 6-32 бар; Автоматический / ручной сброс
05.08.2019 0 4,6 3,4
12.08.2019 50 453 4,5 3,4
19.08.2019 85 126 4,4 3,6
21.08.2019 100 368 4,5 3,4
RANCO O16-R6703 — без PED сертификации
Одноблочное, низкое давление 0,3-7 бар; Автоматический сброс
30.05.2019 0 4,5 3,4
03.06.2019 34 635 4,4 3,4
11.06.2019 100 457 4,8 3,5
RANCO O16-R6750 — без PED сертификации
Одноблочное, высокое давление 6-32 бар; Автоматический сброс
29.08.2019 0 4,6 3,4
02.09.2019 48 641 4,3 3,4
07.09.2019 102 457 4,2 3,2
RANCO O16-R6750 — без PED сертификации

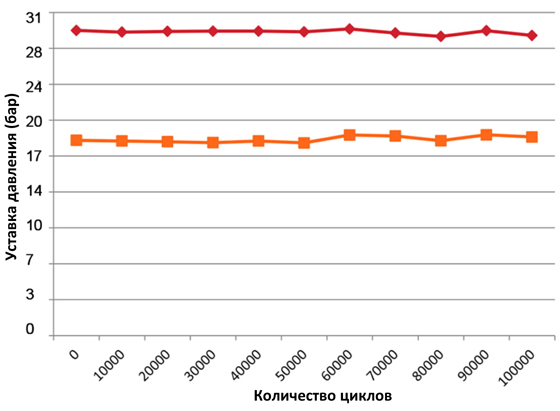

Одноблочное, высокое давление 6-32 бар; Автоматический сброс

Давление срабатывания
Обратное срабатывание

Сравнительное тестирование

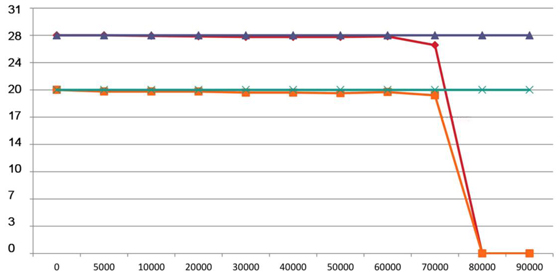

КОНКУРЕНТ – механическая износостойкость

  • Испытания реле давления известных торговых марок конкурентов показали преждевременный выход из строя и расхождение уставок с реальным давлением по сравнению с Ranco O Controls HD.
Фактическое срабатывание
Фактическое размыкание
Уставка
Размыкание
  • Модели большинства конкурентов демонстрируют плохие механические характеристики в течение жизненного цикла (пример - реле, вышедшее из строя после 25000 циклов).
  • При испытании на электрическую перегрузку у нескольких реле давления конкурентов контакты оплавляются и свариваются после 32 тестов.
  • Испытания, проведенные на регулируемом реле давления модели PED торговой марки конкурента, выявили поломку сильфона после 75 000 циклов. При разборке также был замечет перекос гофров.

Одноблочное реле серии O-HD. Диапазон давления

Модель Давление Диапазон давления Дифференциал Сброс Соединение Сертификаты
O16-R6703 Низкое от -0.3 до 7 бар от 1 до 5 бар автомат 1/4″ SAE папа CE
O16-R6704 Низкое от -0.3 до 7 бар от 1 до 5 бар автомат пайка CE
O16-R6705 Низкое от -0.3 до 7 бар нерегулируемый ручной  1/4″ SAE папа CE
O16-R6750 Высокое от 6 до 32 бар от 3 до 15 бар автомат 1/4″ SAE папа CE
O16-R6751 Высокое от 6 до 32 бар нерегулируемый ручной 1/4″ SAE папа CE
O16-R6758 Высокое от 6 до 32 бар от 3 до 15 бар автомат 1/4″ SAE папа PED PSH
O16-R6759 Высокое от 6 до 32 бар нерегулируемый ручной 1/4″ SAE папа PED PZH
O16-R6760 Высокое от 6 до 32 бар нерегулируемый ручной 1/4″ SAE папа PED PZHH
O16-R6763 Высокое от 6 до 32 бар от 3 до 15 бар автомат пайка PED PSH
O16-R6764 Высокое от 6 до 32 бар нерегулируемый ручной пайка PED PZH
O16-R6765 Высокое от 6 до 32 бар нерегулируемый ручной пайка PED PZHH

Сдвоенное реле серии O-HD. Диапазон давления

Модель Сброс по низкому давлению Диапазон давления Дифференциал Сброс по высокому Соединение Сертификаты
Низкое Высокое Низкое Высокое
O17-R4701  автомат  -0.3…7 бар  6…32 бар 1…5 бар фикс. автомат 1/4″ SAE папа CE
O17-R4703  ручной  -0.3…7 бар  6…32 бар  фикс. фикс. ручной 1/4″ SAE папа CE
O17-R4705  автомат  -0.3…7 бар 6…32 бар 1…5 бар фикс. ручной 1/4″ SAE папа CE
O17-R4758  автомат  -0.3…7 бар 6…32 бар 1…5 бар фикс. автомат 1/4″ SAE папа PED PSH
O17-R4759 автомат  -0.3…7 бар 6…32 бар 1…5 бар фикс. ручной 1/4″ SAE папа PED PZH
O17-R4760 автомат  -0.3…7 бар 6…32 бар 1…5 бар фикс. ручной 1/4″ SAE папа PED PZHH
O17-R4763 автомат  -0.3…7 бар 6…32 бар 1…5 бар фикс. автомат пайка PED PSH
O17-R4764 автомат  -0.3…7 бар 6…32 бар 1…5 бар фикс. ручной пайка PED PZH
O17-R4765 автомат  -0.3…7 бар 6…32 бар 1…5 бар фикс. ручной пайка PED PZHH

Весь модельный ряд регулируемых реле давления серии «O-Heavy Duty» для высоких нагрузок в наличии на складе ПХС
