Новые ТРВ ТХ-7 от ALCO CONTROLS

Новые трв серии ТХ-7 для систем кондиционирования, тепловых насосов и холодильной техники.



В 2016 году компания Emerson начала производство новой серии ТРВ TX7 , заменившей хорошо знакомую выпускаемую на протяжении многих лет серию ТХ6.

Область применения :системы кондиционирования воздуха, чиллеры, автономные, крышные и транспортные кондиционеры, тепловые насосы, холодильные установки, требующие герметичности, компактности, а также стабильной работы в широком диапазоне нагрузок и температур.

Технические особенности :

• Герметичность и соединения под пайку.

• 7 моделей производительностью до 180 кВт (R410A).

• Максимальное рабочее давление 46 бар. (испытательное 50,6 Бар).

• Двунаправленное применение

• Силовой элемент диаметром 65 мм обеспечивает стабильный перегрев при работе с частичной нагрузкой в 20-25% от номинальной, благодаря чему ТХ7 идеально подходят для систем со спиральными компрессорами Digital Сopeland Scroll, винтовыми компрессорами с бесступенчатым регулированием производительности, компрессорами с переменной скоростью вращения вала.

• Силовой элемент сделан из нержавеющей стали с помощью лазерной сварки. Специальный профиль диафрагмы обеспечивает длительный срок службы при высоком давлении через уравнительную трубку при работе в обратном направлении.

• Диафрагма с малым гистерезисом хорошо противостоит высокому давлению.

• Специальные уставки по специальному заказу от 60 штук.



Технические данные

 Максимальное рабочее давление PS 46 бар  Соединение  Медь, под пайку, ODF
 Давление разрушения 230 бар   Длина капилярной трубки           1.5 м
 Давление заводских испытаний РТ     50.6 бар  Силовой элемент      Нержавеющая сталь, лазерная сварка
 Температура рабочей среды TS   -25...+70°С       Этикетка  Лазерная гравировка
 Температура хранения -30...+70°С    Масса  0.54...0.6 кг (зависит от типа ТРВ)
 Совместимость R410A, R134a, R407C, R32, R450A, R513A  Маркировка  С Є не требуется, ожидает ЕАС и UL



Заправка  Хладагент  Рекомендуемый диапазон температур [°С] Макс. температура термобаллона [°С]
M0 R134a -25...+30 88
N0 R407C -25...+20 71
M1 MOP 3.8 бар R134a -25...+10 120
N1 MOP 6.9 бар R407C -25...+14 120
 Z1 MOP 12.1 бар  R410A/R32 -40...+14 120

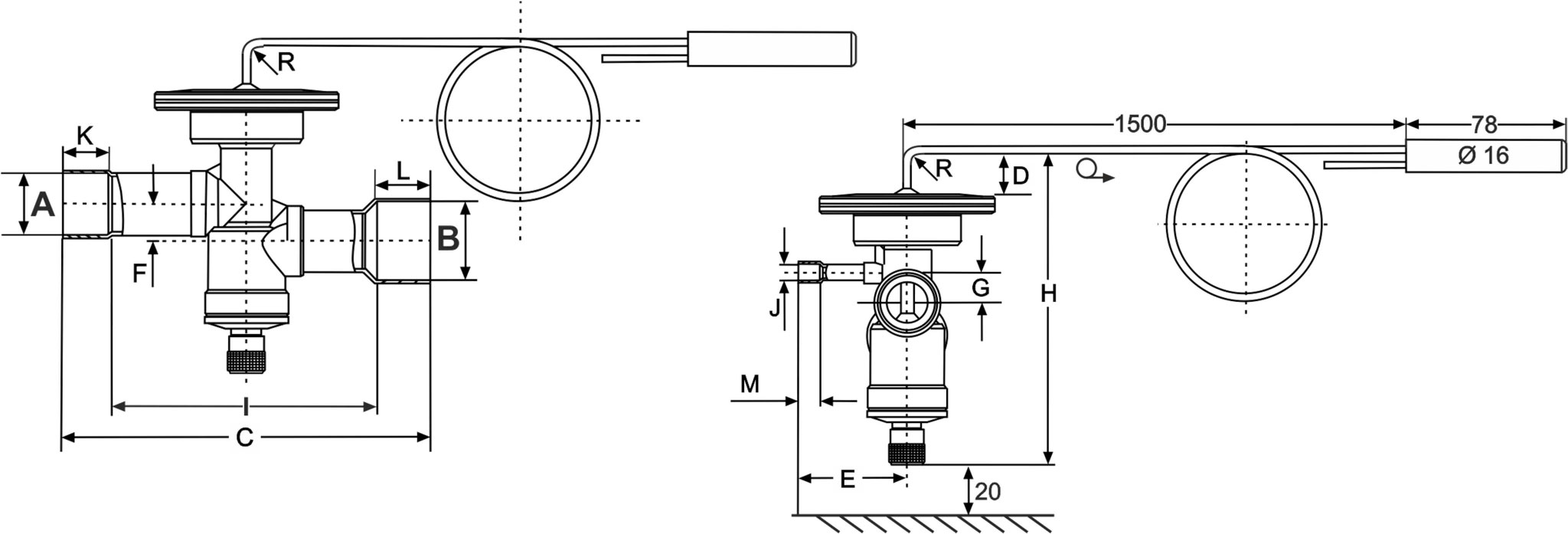

 Размеры [мм]



Тип/размер  Вход * А   Выход * В Внешнее уравнивание J Мин. полная высота [мм] Расстояние между входной и выходной трубами [мм] Мин. высота согнутой капиллярной трубки** [мм] Остальные [мм]
ODF  ODF ODF H I D C E F G K L M
TX7-..3 1/2" 5/8" 1/4" 106 109.8 10  130  39  13  8 9.1 11.1 8
TX7-..3M 12mm 16mm 6mm 109.8 9.1 11.1
TX7-..4 5/8" 7/8" 1/4" 103 11.1 15.9
TX7-..4M 16mm 22mm 6mm 103 11.1 15.9
TX7-..5 5/8" 7/8" 1/4" 103 11.1 15.9
TX7-..5M   16mm 22mm 6mm 103 11.1 15.9
TX7-..6 7/8" 1-1/8" 1/4" 109 95.2  40.5   11   15.9   18.9
TX7-..6M 22mm 28mm 6mm
TX7-..7 7/8" 1-1/8" 1/4"
TX7-..7M 22mm 28mm 6mm
TX7-..8 7/8" 1-1/8" 1/4"
TX7-..8M 22mm 28mm 6mm
TX7-..9 7/8" 1-1/8" 1/4"
TX7-..9M 22mm 28mm 6mm

Внимание: *) При работе в прямом направлении                                              **) Радиус гиба R=5 мм



R410a / R32 Таблица подбора

Холодопроизводительность, R410А [кВт] Холодопроизводительность, R32 [кВт]   Соединение
В прямом направлении В обратном направлени В прямом направлении В обратном направлени ТРВ  № заказа   Вход х Выход   Уравнивание
32.1 31.7 47.7 46.9  TX7-Z13 m  806811 12 mm x 16 mm 6 mm
32.1 31.7 47.7 46.9 TX7-Z13 806810 1/2" x 5/8" 1/4"
39.9 39.1 59.3 57.8 TX7-Z14 m 806813 16 mm x 22 mm 6 mm
39.9 39.1 59.3 57.8 TX7-Z14 806812 5/8" x 7/8" 1/4"
48.9 47.4 72.7 70.1 TX7-Z15 m 806815 16 mm x 22 mm 6 mm
48.9 47.4 72.7 70.1 TX7-Z15 806814 5/8" x 7/8" 1/4"
80.7 67.7 120 100.2 TX7-Z16 m 806817 22 mm x 28 mm 6 mm
80.7 67.7 120 100.2 TX7-Z16 806816 7/8" x 1-1/8" 1/4"
99.4 81.5 147.9 120.5 TX7-Z17 m 806819 22 mm x 28 mm 6 mm
99.4 81.5 147.9 120.5 TX7-Z17 806818 7/8" x 1-1/8" 1/4"
130.9 113.9 194.7 168.4 TX7-Z18 m 806821 22 mm x 28 mm 6 mm
130.9 113.9 194.7 168.4 TX7-Z18 806820 7/8" x 1-1/8" 1/4"
183.4 165.1 272.9 244.1 TX7-Z19 m 806823 22 mm x 28 mm 6 mm
183.4 165.1 272.9 244.1 TX7-Z19 806822 7/8" x 1-1/8" 1/4"

Внимание: Номинальная производительность дана при условиях: кипение +4°С, конденсация +38°С, переохлаждение 1К.



R134a Таблица подбора

Холодопроизводительность, R134a [кВт] С МОР Без МОР Соединение
В прямом направлении В обратном направлени  Модель    № заказа   Модель    № заказа    Вход х Выход  Уравнивание
18.1 17.9   TX7-M13 m   806839    TX7-M03 m    806825 12 mm x 16 mm 6 mm
18.1 17.9 TX7-M13 806840 TX7-M03 806824 1/2" x 5/8" 1/4"
22.5 22 TX7-M14 m 806841 TX7-M04 m 806827 16 mm x 22 mm 6 mm
22.5 22 TX7-M14 806842 TX7-M04 806826 5/8" x 7/8" 1/4"
27.5 26.7 TX7-M15 m 806843 TX7-M05 m 806829 16 mm x 22 mm 6 mm
27.5 26.7 TX7-M15 806844 TX7-M05 806828 5/8" x 7/8" 1/4"
45.4 38.2 TX7-M16 m 806845 TX7-M06 m 806831 22 mm x 28 mm 6 mm
45.4 38.2 TX7-M16 806846 TX7-M06 806830 7/8" x 1-1/8" 1/4"
56.0 45.9 TX7-M17 m 806847 TX7-M07 m 806833 22 mm x 28 mm 6 mm
56.0 45.9 TX7-M17 806848 TX7-M07 806832 7/8" x 1-1/8" 1/4"
73.7 64.1 TX7-M18 m 806849 TX7-M08 m 806835 22 mm x 28 mm 6 mm
73.7 64.1 TX7-M18 806850 TX7-M08 806834 7/8" x 1-1/8" 1/4"
103.3 93 TX7-M19 m 806851 TX7-M09 m 806837 22 mm x 28 mm 6 mm
103.3 93 TX7-M19 806852 TX7-M09 806836 7/8" x 1-1/8" 1/4"

Внимание: Номинальная производительность дана при условиях: кипение +4°С, конденсация +38°С, переохлаждение 1К.



R407C Таблица подбора

Холодопроизводительность, R407C [кВт] С МОР Без МОР Соединение
В прямом направлении В обратном направлени  Модель    № заказа   Модель    № заказа    Вход х Выход   Уравнивание
28.9 28.6   TX7-N13 m   806868    TX7-N03 m    806853 12 mm x 16 mm 6 mm
28.9 28.6 TX7-N13 806867 TX7-N03 806852 1/2" x 5/8" 1/4"
36.0 35.2 TX7-N14 m 806870 TX7-N04 m 806855 16 mm x 22 mm 6 mm
36.0 35.2 TX7-N14 806869 TX7-N04 806854 5/8" x 7/8" 1/4"
44.1 42.7 TX7-N15 m 806872 TX7-N05 m 806857 16 mm x 22 mm 6 mm
44.1 42.7 TX7-N15 806871 TX7-N05 806856 5/8" x 7/8" 1/4"
72.7 61.1 TX7-N16 m 806874 TX7-N06 m 806859 22 mm x 28 mm 6 mm
72.7 61.1 TX7-N16 806873 TX7-N06 806858 7/8" x 1-1/8" 1/4"
89.7 73.5 TX7-N17 m 806876 TX7-N07 m 806861 22 mm x 28 mm 6 mm
89.7 73.5 TX7-N17 806875 TX7-N07 806860 7/8" x 1-1/8" 1/4"
118.1 102.7 TX7-N18 m 806878 TX7-N08 m 806863 22 mm x 28 mm 6 mm
118.1 102.7 TX7-N18 806877 TX7-N08 806862 7/8" x 1-1/8" 1/4"
165.4 148.9 TX7-N19 m 806880 TX7-N09 m 806865 22 mm x 28 mm 6 mm
165.4 148.9 TX7-N19 806879 TX7-N09 806864 7/8" x 1-1/8" 1/4"

Внимание: Номинальная производительность дана при условиях: кипение +4°С, конденсация +38°С, переохлаждение 1К.



С начала 2017 года компания ПХС поддерживает постоянный значительный складской запас трв ТХ7.
