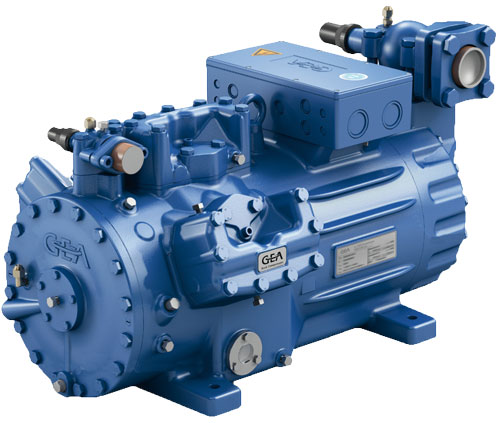

Новые компрессоры Bock серии HG56e.

















     В конце 2016 года компания «GEA Bock» начала серийный выпуск новых компрессоров серии HG56e, пришедших на смену сериям HG5 и HG6.

Сохранив все сильные стороны прекрасно зарекомендовавших себя за многие годы эксплуатации компрессоров HG5 и HG6, а именно, высокую надежность, унификацию запасных частей и удобство ремонта, свойственное всем компрессорам «GEA Bock», установочные размеры, прежнее расположение ключевых элементов, компрессоры HG56e обладают рядом преимуществ :

— более высокой плавностью хода благодаря шестицилиндровой конструкции. Это привело не только к снижению вибронагрузки на фундамент, но и снизило шум при работе компрессора.

— большим количеством ступеней регулирования производительности при отключении блоков цилиндров — три ступени регулировки (100-66-33%) у HG56 вместо двух (100-50%) у HG5 и HG6.

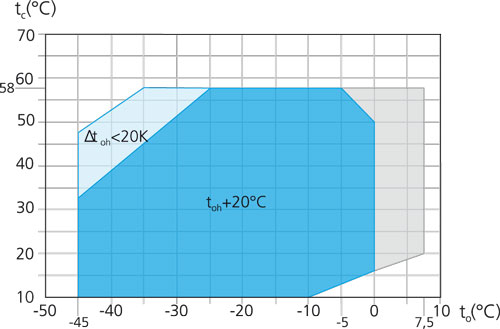

— более широким диапазоном по температуре кипения для моделей с «малым» электродвигателем (модели с буквенно-цифровым окончанием «-4») — максимальная температура кипения на R404A для этих низкотемпературных моделей теперь составляет 0 С , вместо «-5 С» у HG5,HG6. Это позволяет использовать компрессоры с кодом «-4» для среднетемпературных систем холодоснабжения супермаркетов и камер хранения с температурой 0 С. Теперь нет необходимости применять для таких установок более дорогие высокотемпературные «-4S» компрессоры.

























— более высоким холодильным коэффициентом (благодаря усовершенствованию клапанной группы, каналов движения паров хладагента внутри компрессора, использованию более эффективных электродвигателей) , что ведет к экономии, в среднем, до 10-12% от потребляемой компрессором электроэнергии при одинаковых режимах работы.





Таблица соответствия моделей новой и старой серий компрессоров :

Новая серия HGX56e Предыдущее поколение HGX5/HGX6
Модель Объемная производительность Модель Объемная производительность
HGX56e/850-4(S) 73,8 м3/ч HGX5/830-4(S) 72,2 м3/ч
HGX56e/995-4(S) 86,6 м3/ч HGX5/945-4(S) 82,2 м3/ч
HGX56e/1155-4(S) 100,4 м3/ч HGX6/1080-4(S) 93,7 м3/ч
    HGX6/1240-4(S) 107,6 м3/ч

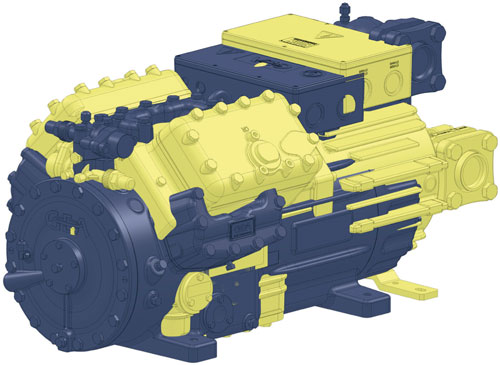

Уменьшение размеров серии HG56e в сравнении с HG5/6



     Синим цветом изображен компрессор HG56e, желтым — HG5/6.

     Таким образом, длина уменьшена на 90 мм, ширина увеличена на 5 мм,

     высота увеличена на 25 мм.













Компрессоры HGX56e универсальны и могут эксплуатироваться на нескольких HFC и HCFC хладагентах.

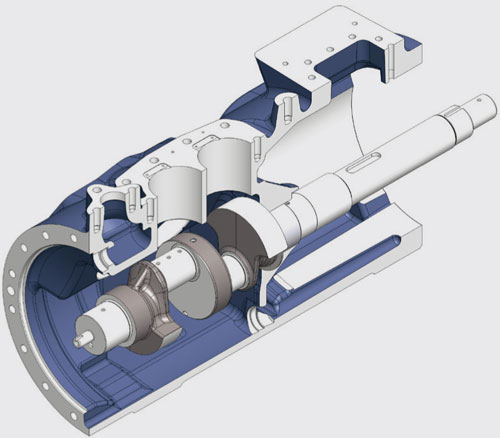

Модернизированный кривошипно-шатунный механизм с дополнительным подшипником в задней крышке электродвигателя.

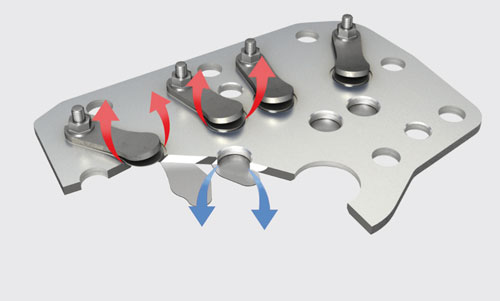

Клапанные доски проверенной конструкции с клапанами стойкими к гидроударам.



Опыт эксплуатации компанией ПХС компрессоров Bock серий HG5,HG6 показал исключительно высокую стойкость клапанных досок этих компрессоров при заливе компрессора жидким хладагентом, сопровождающимся, как правило, гидроударами. На новых компрессорах HGX56e использована принципиально та же конструкция.



Все компрессоры оборудованы маслонасосом.



Отличительной особенностью компрессоров Bock всегда являлось наличие маслонасоса на любой модели компрессора. В новых HGX56e так же применена система смазки с шестеренчатым маслонасосом, что позволяет производить смазку пар трения при самых неблагоприятных условиях и режимах эксплуатации, в том числе при высоком процентном содержании хладагента в масле, часто наблюдаемом при холодном пуске компрессора и при периодическом заливе компрессора жидким хладагентом.



Легкосъемный масляный фильтр новой конструкции.



Для очистки масляного фильтра на входе в маслонасос теперь нет необходимости демонтировать торцевую крышку, как на компрессорах предыдущих серий HGX5,HGX6 — на HGX56e фильтр легко выкручивается.

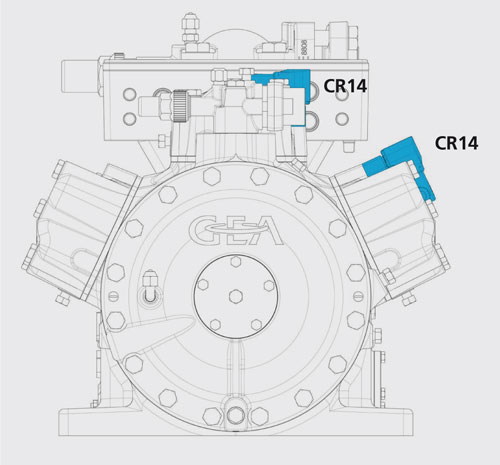

Новые клапаны регулирования производительности CR14.



Одно из основных преимуществ компрессоров Bock — регулирование производительности отключением блоков цилиндров во всем диапазоне применения , сохранено и для компрессоров HGX56e. Клапаны регулирования производительности, смонтированные на головках блоков цилиндров, имеют теперь значительно меньшую высоту и лишь немного «выступают» за габариты самих головок цилиндров. (здесь даем чертеж со стр.6 брошюры по HGX56e.

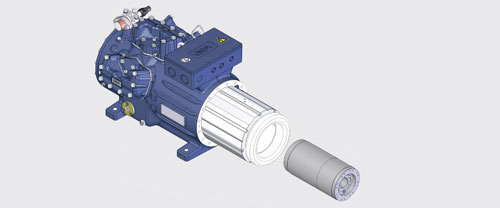

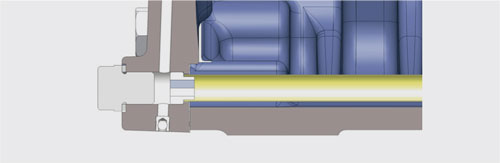

Статор встроенного электродвигателя компрессора установлен в корпус без запрессовки.



Данный тип конструкции значительно облегчает проведение ремонтных работ в случае необходимости замены электромотора.

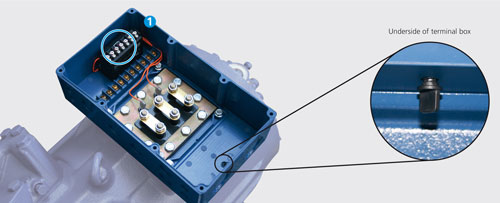

Клеммная коробка новой конструкции имеет степень защиты IP66 и, благодаря значительному свободному пространству внутри, облегчает процесс электроподключения компрессора. Кроме того, имеется возможность установки дренажного клапана для стока влаги, в некоторых случаях конденсирующейся внутри клеммной коробки при высокой относительной влажности воздуха и высокой температуре окружающей среды. Клапан специальной конструкции является «обратным» в отношении паров воды и пропускает влагу только из клеммной коробки наружу.

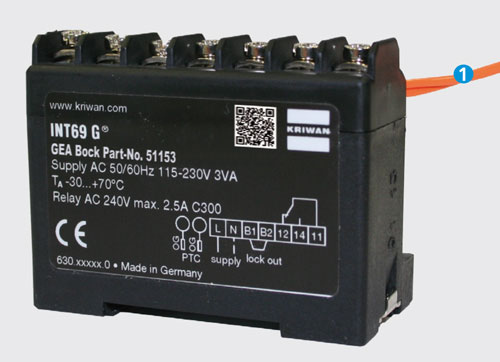

Защитный модуль электродвигателя INT69 G обладает следующими защитными функциями :

— защита электродвигателя от перегрева.

— защита по температуре нагнетания.

— ограничение числа пусков компрессора за час.

— имеет возможность подключения до девяти датчиков типа PTC.



Планируемая дата создания компанией ПХС складского запаса новых компрессоров HG56e — май 2017 года.
