Воздухоохладители ACF для фрукто- и овощехранилищ

Воздухоохладители ACF для фрукто- и овощехранилищ.

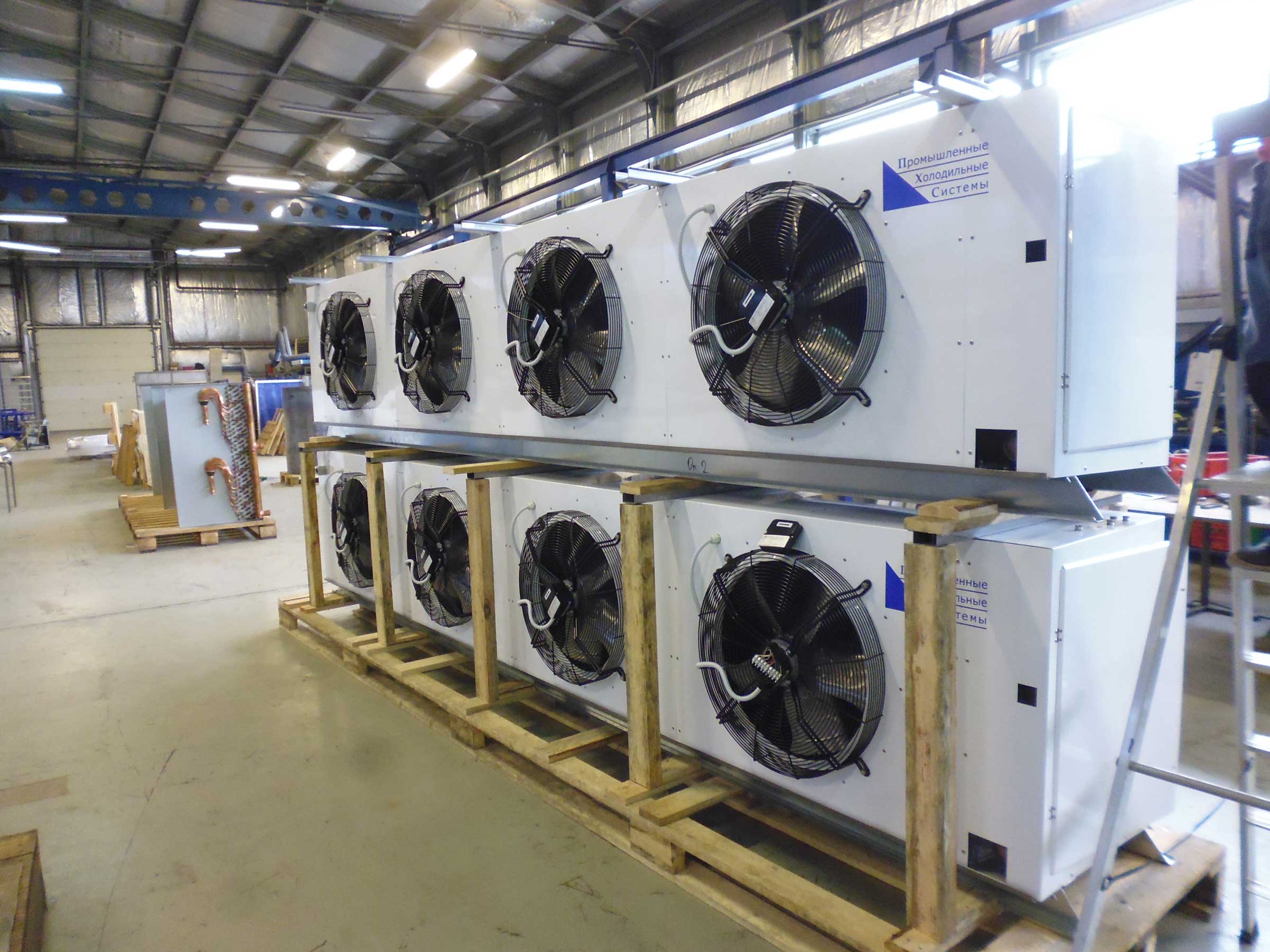

       В 2016 году компанией ПХС было начало серийное производство воздухоохладителей серии ACF, разработанных специально для складов длительного хранения фруктов и овощей.

     Потребность выпуска специализированной линейки воздухоохладителей для овощехранилищ была обусловлена активным строительством складов длительного хранения плодоовощной продукции в последние несколько лет.

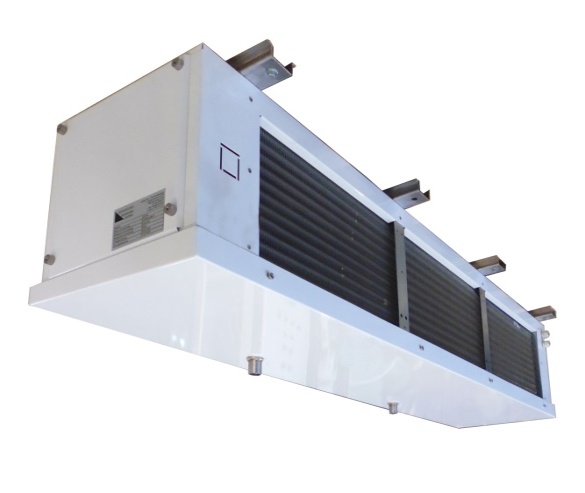

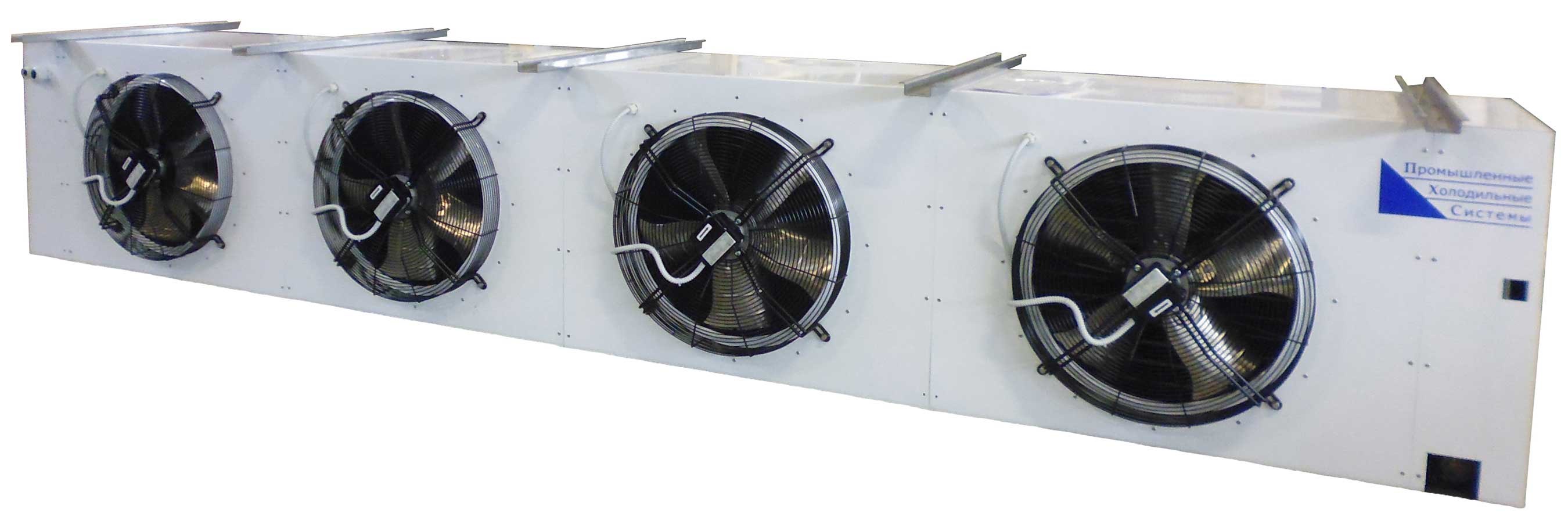

     Большинство сортов овощей и фруктов требуют во время длительного хранения внутри холодильного склада не только заданной температуры, но и высокой относительной влажности воздуха, отсутствия застойных воздушных зон с равномерным распределением температурного поля, исключения попадания прямой струи холодного воздуха на открытый продукт. Особенности конструкции воздухоохладителей ACF позволяют выполнить эти условия благодаря применению теплообменной решетки с коридорным (40×50 мм) расположением рядов медных трубок, плоским ламелям с расстоянием между ними 7 мм, распределителю-дистрибъютору парожидкостной смеси хладагента, оптимизированному для наилучшего распределения хладагента на режиме Ткип=-4 С при dT=6 K, а также организации воздушного потока через воздухоохладитель от вентиляторов через теплообменную решетку на продукт.



Модель  Холодо- производи- тельность R404А. Ткип= -4 С, Ткам= +2 С. (Вт) Холодо- производи- тельность R404А. Ткип= -8 С, Ткам= 0 С. (Вт) Производи- тельность вентиляторов (м3/час) Кол-во вент-ов (шт Уровень шума на 3м (dB)) Площадь теплообм. поверхности (м2)/внутр. объем (л) Мощность оттайки (Вт) Габаритные размеры* (мм) Масса (кг) Присоед. размеры труб (дюйм) Цена (EUR)
ACF19B-7L 12 300 19 100 18 600 3x450 67 107/20,8 8 000 2950x750x665   7/8-1 3/8 2 844
ACF24B-7L 14 900 23 100 24 000 4x450 67 124,3/24 8 000 3370x750x665   7/8-1 5/8 3 419
ACF29B-7L 18 700 29 400 30 000 5x450 68 153,8/29 9 600 4075x750x665   7/8-1 5/8 4 029
ACF48B-7L 38 100 48 800 41 600 4x560 74 304/58 16 000 4470x850x1085   1 5/8-2 1/8 6 229

Внимание! Стоимость воздухоохладителей указана с учетом электрооттайки теплообменной решетки и поддона.

* - габаритные размеры воздухоохладителей указаны без учета присоединительных патрубков входа и выхода хладагента.

Технические характеристики одного вентилятора :

Диаметр, мм 450 мм 560 мм
Кол-во полюсов электродвигателя. 4 4
Мощность, Вт 550 1,1
Рабочий ток, А 1,2 2,2
Скорость вращения. 1 320 1 170



Корректирующий фактор производительности для различных хладагентов

Хладагент Режим работы
SC1, Ткип=0°С, Ткам=+10°С, Тжидк=+40°С. Ткин=-4°С, Ткам=+2°С, Тжид.=+40°С SC2, Ткип=-8°С, Ткам=0°С, Тжидк=+30°С. SC3, Ткип=-25°С, Ткам=-18°С, Тжидк=+20°С. SC4, Ткип=-31°С, Ткам=-25°С, Тжидк=+20°С.
R404A 1 1 1 1 1
R134a 0,78 0,81 0,84 0,76 0,72
R410A 1 1 1 1 0,9

Производительность на расчетном режиме, полученную умножением данных из таблицы подбора на корректирующий коэффициент графика, необходимо умножить на «корректирующий фактор» для получения производительности на рассматриваемом хладагенте.
